A modern lemezmegmunkálás világában az élhajlítás már régen nem pusztán egy egyszerű alakítási művelet. A mai gyártási környezetben a hajlítás pontossága, ismételhetősége, sebessége és dokumentálhatósága közvetlen hatással van a teljes projekt sikerére. Egy rosszul megválasztott technológia vagy egy alacsonyabb szintű gép az egész gyártási láncot hátráltathatja, míg egy korszerű, nagy teljesítményű élhajlító rendszer stabil alapot ad a minőségi sorozatgyártáshoz. A TruBend 5130 ebben a kategóriában az egyik legkiegyensúlyozottabb megoldás. Nem a marketingígéretek miatt, hanem azért, mert a konstrukciója, a vezérlése és a beépített mérőrendszerei valódi ipari környezetben bizonyítanak nap, mint nap. Ez a gép 130 tonnás préserővel és több mint három méteres hajlítási hosszal olyan univerzális platformot kínál, amely a legtöbb ipari lemezalkatrész gyártásához ideális. Ebben a cikkben részletesen bemutatjuk, mit jelent a TruBend 5130 a gyakorlatban, milyen munkákhoz használjuk, és mit nyernek vele a megbízók a mindennapi gyártás során.
A gép alapjai és konstrukciós felépítése

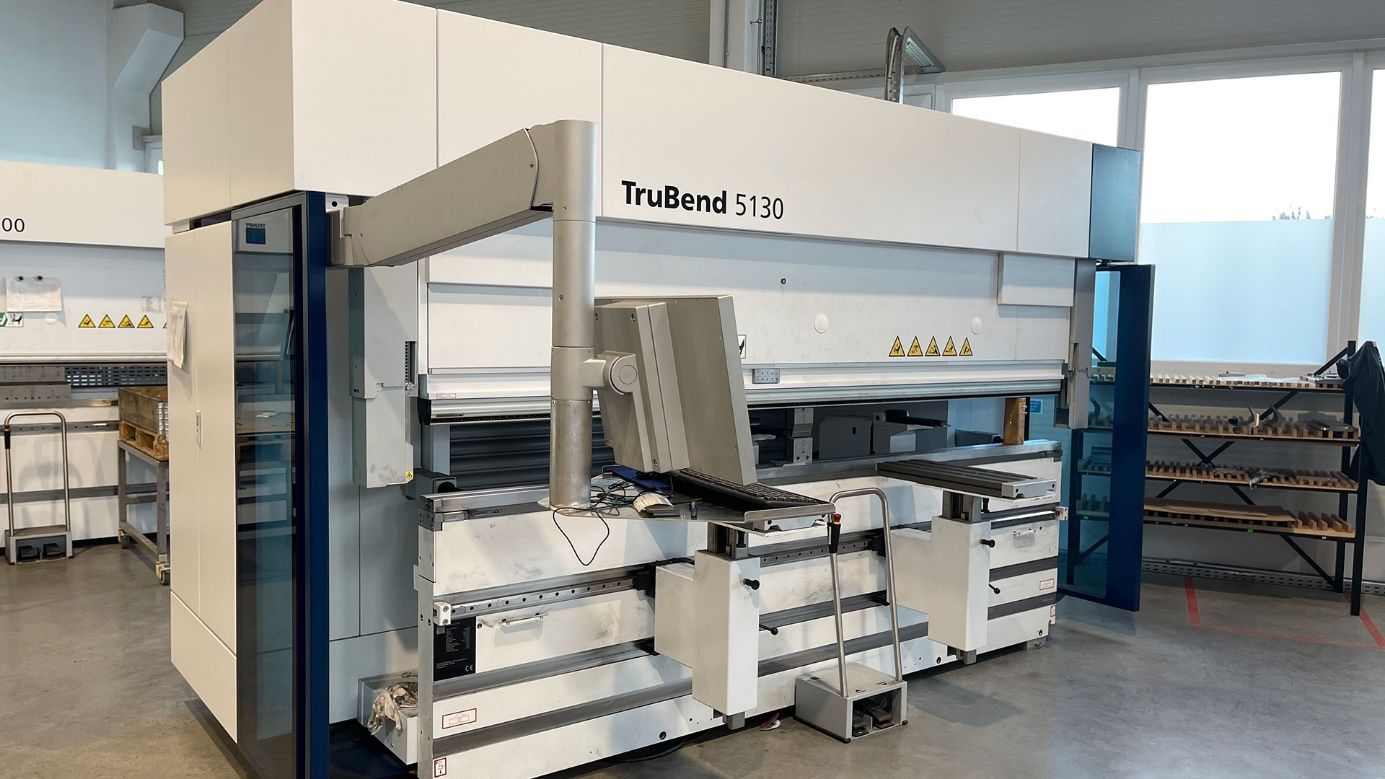

A TruBend 5130 egy CNC vezérlésű, hidraulikus élhajlító berendezés, amelyet kifejezetten ipari pontosságra és nagy igénybevételre terveztek. A 130 tonnás névleges préserő lehetővé teszi vastagabb szerkezeti acéllemezek hajlítását is, miközben a 3230 milliméteres hajlítási hossz elegendő a legtöbb burkolati és szerkezeti elem gyártásához. A gép masszív váza és a precíziós megvezetési rendszere minimalizálja a lehajlást és a szerkezeti deformációt terhelés alatt. Ez nem csupán gépészeti részlet, hanem közvetlen hatással van a kész alkatrész pontosságára. A hajlítás során fellépő erők nemcsak a munkadarabot, hanem magát a gépet is igénybe veszik. Ha a gépváz nem kellően merev, a hajlítási szög a teljes hosszon eltérhet. A TruBend 5130 konstrukciója ezt a kockázatot minimalizálja. A többtengelyes hátsó ütközőrendszer biztosítja a lemez pontos pozicionálását. A CNC vezérlés nem pusztán a lehajlítás mértékét szabályozza, hanem a teljes hajlítási folyamatot koordinálja, beleértve a tengelymozgásokat, az anyagvastagság kompenzációját és a szögkorrekciót.
Pontosság és ismételhetőség ipari környezetben
Az élhajlítás egyik legnagyobb kihívása az anyagváltozékonyság. Ugyanazon névleges anyagvastagság mellett is eltérhet a folyáshatár, a keménység vagy a rugalmassági modulus. Ezek az eltérések befolyásolják a visszarugózást, vagyis azt, hogy a hajlítás után milyen mértékben változik a szög. A TruBend 5130 egyik legfontosabb előnye az automatikus szögmérési és korrekciós rendszer. A beépített szenzorok a hajlítás során valós időben mérik a szöget, és a vezérlés azonnal korrigál, ha eltérés mutatkozik az előírt értékhez képest. Ez azt jelenti, hogy a gép nem csupán végrehajtja a programot, hanem aktívan reagál az anyag viselkedésére. A megbízó számára ez kézzelfogható előnyt jelent. A szűk tűrésmezők tarthatók, az utólagos igazítások és szerelési problémák csökkennek, a selejtarány minimalizálható. Egy nagyobb sorozat esetén ez nem százalékokban, hanem konkrét költségekben mérhető különbséget eredményez.
Milyen munkákhoz ideális a TruBend 5130?
A gép univerzalitása miatt széles körben alkalmazható. A leggyakoribb felhasználási területek közé tartoznak az ipari burkolatok, elektromos szekrények, gépváz elemek, konzolok, tartószerkezetek és különböző dobozszerkezetek gyártása. Közepes vastagságú szerkezeti acél esetén stabil és reprodukálható eredményt ad. Rozsdamentes acél hajlításakor a nagy pontosság különösen fontos, mivel az anyag esztétikai és funkcionális szempontból is érzékenyebb. Alumínium esetén a rugalmasság és a visszarugózás kezelése kritikus, amelyet a gép intelligens korrekciós rendszere hatékonyan támogat. A több hajlításos, komplex alkatrészek gyártása során a pontos tengelypozicionálás és a programozható ütközőrendszer lehetővé teszi a gyors átállást és az ismételhető gyártást. Egy olyan alkatrész, amely öt vagy hat egymás utáni hajlítást igényel különböző irányokban, ezen a gépen strukturáltan, előre programozott sorrendben készülhet el.
Sorozatgyártás és kis szériák gazdaságossága
A gyártási környezetben gyakran két eltérő igény jelenik meg. Az egyik a nagy sorozatszámú, folyamatos termelés, a másik a kisebb, rugalmasan változó szériák gyors kiszolgálása. A TruBend 5130 mindkét területen versenyképes. Nagy sorozat esetén a programozás és a szerszámbeállítás után a gép stabil, egyenletes ciklusidővel dolgozik. Az automatizált szögkorrekció miatt nincs szükség folyamatos manuális ellenőrzésre. A kezelő feladata inkább a folyamat felügyelete, mint a korrekció. Kis szériák esetén a gyors átállás a kulcstényező. A CNC vezérlés tárolja a programokat, így egy korábban gyártott alkatrész újrarendelése esetén nincs szükség újrakísérletezésre. Ez jelentősen csökkenti az előkészítési időt és az első darab hibakockázatát. A megbízó számára ez rövidebb átfutási időt és kiszámíthatóbb határidőt jelent.
Minőségbiztosítás és dokumentálhatóság
A mai ipari projektekben a dokumentált gyártási paraméterek gyakran elvárásnak számítanak. A TruBend 5130 vezérlőrendszere képes a hajlítási adatok rögzítésére és visszakeresésére. Ez különösen fontos olyan iparágakban, ahol auditálható folyamatokra van szükség. Ha egy alkatrész évekkel később újragyártásra kerül, a korábbi paraméterek visszatölthetők. A hajlítási szög, az anyagvastagság, a szerszámkombináció és a tengelypozíciók nem emlékezetből, hanem adatok alapján reprodukálhatók. Ez a fajta kontroll nemcsak a minőséget növeli, hanem csökkenti az emberi hibából fakadó eltérések lehetőségét.
Mit nyer a megbízó a TruBend 5130 alkalmazásával?
A legfontosabb előny a pontosság és az ismételhetőség. Egy szerelhető alkatrész akkor működik jól, ha a hajlítási szögek és méretek konzekvensen megfelelnek a rajznak. A stabil hajlítási eredmény kevesebb utólagos illesztési problémát jelent. A második jelentős előny a költséghatékonyság. A kisebb selejtarány, a rövidebb beállási idő és a gyorsabb ciklusidő mind hozzájárulnak az optimális darabköltséghez. Ez nem feltétlenül az óradíjban látható, hanem a teljes projekt költségében. A harmadik tényező a rugalmasság. A gép alkalmas prototípusok és sorozatgyártás egyidejű kezelésére. Egy projekt indulhat kis mennyiséggel, majd növekedhet nagy sorozattá anélkül, hogy technológiát kellene váltani.
Gyakorlati tapasztalatok és ipari realitás
A gép képességei önmagukban nem elegendők, ha nincs mögötte megfelelő szakmai háttér. A TruBend 5130 akkor mutatja meg valódi erejét, amikor a programozás, a szerszámválasztás és az anyagismeret összhangban van. A hajlítási sugár megválasztása, a szerszám geometriája és az anyagminőség mind befolyásolják a végeredményt. A modern CNC rendszer támogatja a döntéseket, de a gyártási tapasztalat adja meg a végső stabilitást. A megbízó számára ez azt jelenti, hogy nem csupán egy nagy teljesítményű gép dolgozik az alkatrészen, hanem egy kontrollált, kiszámítható gyártási folyamat.
Hogyan segítjük megbízóinkat a TruBend 5130 technológiájára építve?
A TruBend 5130 képességei önmagukban is komoly műszaki előnyt jelentenek, azonban a valódi érték akkor realizálódik a megbízó számára, amikor a hajlítás nem önálló műveletként, hanem egy átgondolt, integrált gyártási rendszer részeként valósul meg. Cégünk ebben a szemléletben dolgozik. A cél nem pusztán az, hogy pontos szögre hajlítsunk egy lemezt, hanem az, hogy a teljes gyártási folyamat stabil, kiszámítható és gazdaságos legyen.
A TruBend 5130 nagy pontosságú, automatizált szögkorrekcióval támogatott hajlítási rendszere lehetővé teszi, hogy már az első darabtól kezdve megfeleljünk a rajzi előírásoknak. Mi ezt a technológiai alapot kiegészítjük átgondolt előkészítéssel és gyártásszervezéssel. A lézervágott alkatrészek geometriáját a hajlítási igényekhez optimalizáljuk, figyelembe vesszük az anyagminőséget, a rugalmassági jellemzőket és a hajlítási sorrendet. Ennek eredménye, hogy a hajlítás nem korrekciók sorozata, hanem kontrollált, ismételhető folyamat.
Megrendelőink számára ez elsősorban biztonságot jelent. A szűk tűrések tarthatók, a sorozatgyártás során a darabok egymással felcserélhetők, a szerelési idő csökken. A gyártás során keletkező selejt aránya alacsony, mert a gép képességeit megfelelő szakmai előkészítéssel használjuk ki. Ez közvetlen költségelőnyt jelent, különösen nagyobb szériák esetén.
A másik fontos előny az integrált gyártási háttér. Az élhajlítás nálunk nem különálló szolgáltatás, hanem egy komplex lemezmegmunkálási lánc része. A vágás, hajlítás, hegesztés, felületkezelés és adott esetben az összeszerelés összehangolt rendszerben történik. Ez a megbízó számára rövidebb átfutási időt és kevesebb koordinációs feladatot jelent. Nem kell több alvállalkozó között egyeztetni, a felelősség és a minőségbiztosítás egy kézben marad.
A TruBend 5130 programozhatósága lehetővé teszi a visszatérő termékek gyors újragyártását. A gyártási paraméterek menthetők és reprodukálhatók, így egy korábban már bevált konstrukció esetén nem kísérletezéssel indul a folyamat. Ez különösen fontos azoknál a partnereknél, akik rendszeresen rendelnek azonos vagy hasonló alkatrészeket, és elvárják az állandó minőséget.
Rugalmasságot is biztosítunk. A gép alkalmas prototípusok és kisebb szériák gyártására ugyanúgy, mint nagyobb volumenű megrendelések kiszolgálására. Egy fejlesztési projekt indulhat néhány darabbal, majd sorozatgyártássá fejlődhet anélkül, hogy technológiai váltásra lenne szükség. Ez csökkenti a fejlesztési kockázatot és gyorsítja a piacra lépést.
Műszaki támogatást is nyújtunk a tervezési fázisban. A hajlíthatóság, a megfelelő élkialakítás, a belső sugár és a hajlítási sorrend optimalizálása már a rajzi szinten jelentős költségmegtakarítást eredményezhet. Tapasztalatunk alapján sok esetben apró geometriai módosítás elegendő ahhoz, hogy az alkatrész gazdaságosabban és stabilabban gyártható legyen. Ezzel a megbízó nemcsak egy gyártót, hanem szakmai partnert kap.
Szakmai záró gondolataink
A TruBend 5130 nem csupán egy 130 tonnás élhajlító gép a sok közül. Olyan ipari eszköz, amely a pontosságot, az ismételhetőséget és a gazdaságosságot egyensúlyban tartja. Alkalmas komplex, többhajlításos alkatrészek gyártására, stabil megoldást nyújt közepes és nagy sorozatok esetén, miközben rugalmas marad kisebb projektek kiszolgálására is. A megbízók számára a legnagyobb értéket az jelenti, hogy a hajlítás nem kísérleti folyamat, hanem kontrollált technológia. A stabil szögértékek, a dokumentált paraméterek és az alacsony selejtarány mind hozzájárulnak ahhoz, hogy a kész alkatrészek pontosan illeszkedjenek a teljes szerkezetbe. A mai versenykörnyezetben a gyártási pontosság és a határidő megbízhatósága alapelvárás. A TruBend 5130 ezekhez biztos technológiai hátteret ad.
