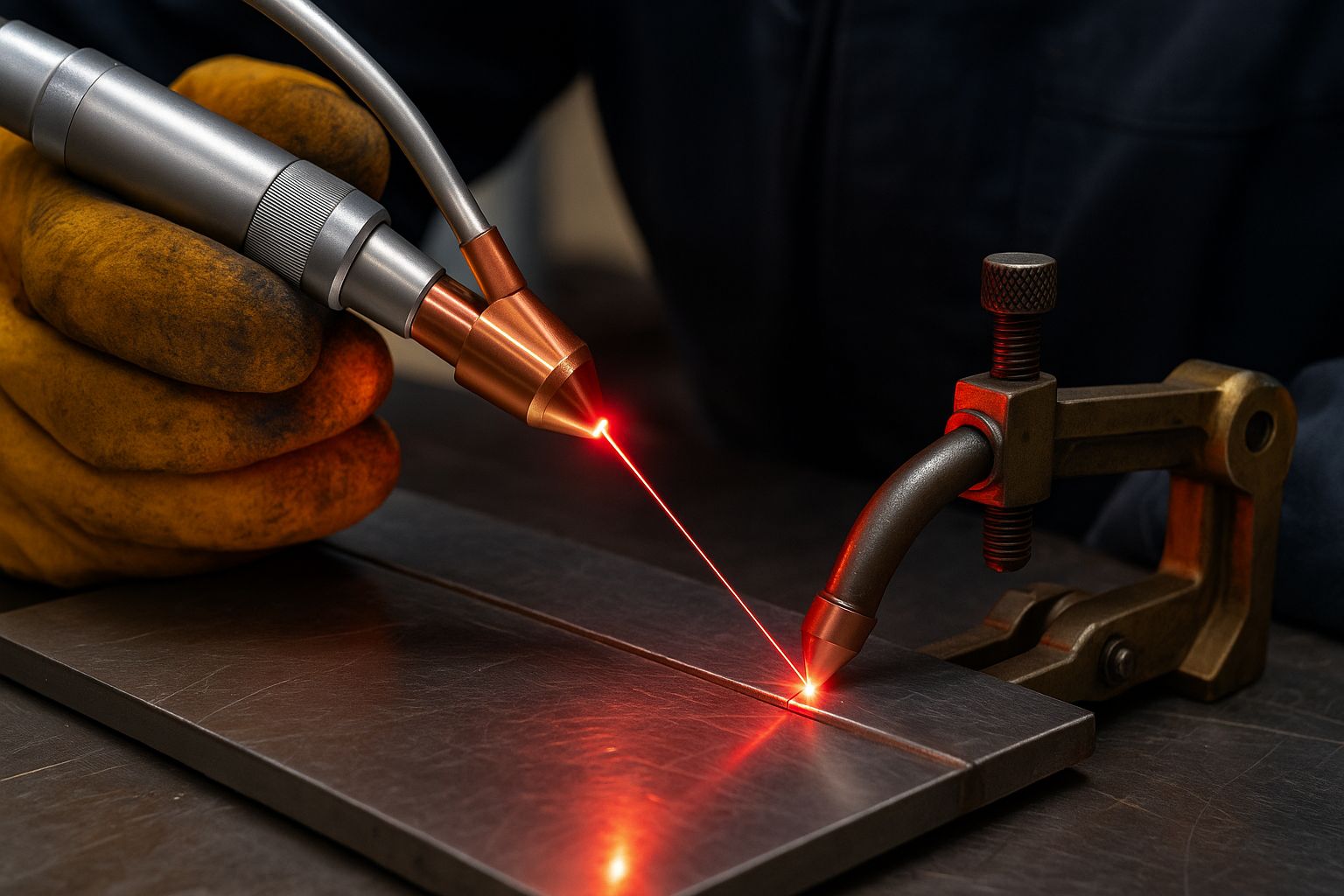

Minden, amit a kézi lézerhegesztésről tudni érdemes

A kézi lézerhegesztés a fémmegmunkálásban egy forradalmian új eljárás, ami a hagyományos hegesztési technikákhoz képest gyorsabb, precízebb és sokoldalúbb megoldást kínál. Az alábbiakban részletesebben is kitérünk a technológia előnyeire, a felhasználás területeire, a biztonsági szempontokra és arra, hogy miként illeszkedik a modern gyártási folyamatokba.

A kézi lézerhegesztés technológiájának alapjai

A kézi lézerhegesztés alapja egy nagy energiájú, fókuszált fénysugár, ami a hegesztőpisztolyból kilépve megolvasztja a fém felületét, összekötve a két munkadarabot. Ez a folyamat gyors, precíz és minimális hőbevitellel jár. A hagyományos hegesztési eljárások, mint például az ívhegesztés, nagy hőhatásnak teszik ki az anyagot, ami deformációt, elszíneződést és feszültséget okozhat. Ezzel szemben a lézeres hegesztés során a hőhatás a varratra és annak közvetlen környezetére korlátozódik, minimalizálva az anyag károsodását és az utómunka szükségességét.

A kézi lézerhegesztő gépek legfőbb elemei a lézerforrás, a szállítószál (optikai kábel) és a kézi hegesztőpisztoly. A lézerforrás tipikusan egy nagy teljesítményű, száloptikás lézer, amely a fényt a szállítószálon keresztül a pisztolyba juttatja. A pisztolyban lévő lencsék és optikai elemek fókuszálják a lézersugarat egy rendkívül kicsi pontra, így biztosítva a magas energiasűrűséget. A pisztoly általában ergonomikus kialakítású, a kezelő a kezével irányítja, így a hegesztés rendkívül rugalmasan, akár szűk vagy nehezen hozzáférhető helyeken is elvégezhető.

A kézi lézerhegesztés előnyei

A kézi lézerhegesztés számos előnnyel rendelkezik a hagyományos módszerekkel szemben, ami miatt egyre népszerűbbé válik a fémfeldolgozó iparban.

  • Rendkívül gyors: A lézersugár sebessége sokkal nagyobb, mint a hagyományos hegesztőívé, így a varratok percek, vagy akár másodpercek alatt elkészülnek. Ez jelentősen növeli a termelékenységet, különösen kis és közepes sorozatok gyártásánál.

  • Kiváló varratminőség: A kézi lézerhegesztés tiszta, esztétikus és erős varratokat eredményez. A minimális hőbevitel miatt a fém elszíneződése és deformációja is elenyésző, így a legtöbb esetben nincs szükség csiszolásra, polírozásra vagy más utómunkálatra. Ez időt és költséget takarít meg, és javítja a végtermék minőségét.

  • Alacsony utómunka igény: Mivel a lézeres varratok kevésbé torzítják az anyagot és esztétikusabbak, az utólagos felületkezelésre, mint a csiszolás, vagy festés, kevesebb időt kell fordítani.

  • Sokoldalúság és rugalmasság: A kézi lézerhegesztő berendezések könnyen mozgathatók, így a munka a helyszínen, akár egy nagy szerkezet vagy egy fixen rögzített alkatrész esetén is elvégezhető. Képesek különböző fémek és ötvözetek, például rozsdamentes acél, szénacél, alumínium, titán és réz hegesztésére is. Ez a rugalmasság különösen előnyös a javítási munkák, az egyedi gyártás és a prototípusok készítése során.

  • Kisebb hőhatás: A lézer rendkívül fókuszált energiája miatt az alapanyag minimális hőhatásnak van kitéve, ami megakadályozza az anyag feszültségét és deformációját. Ez kulcsfontosságú olyan precíz alkatrészeknél, mint például az autóiparban, vagy az orvosi műszerek gyártásában használt vékony lemezek.

Hol használjuk a kézi lézerhegesztést?

A kézi lézerhegesztést elsősorban ott alkalmazzák, ahol a gyorsaság, a rugalmasság és az esztétikus hegesztési varrat a legfontosabb szempontok. Tipikus területek:

  • Fémipar és gyártás – rozsdamentes acél, alumínium, szénacél és különböző ötvözetek hegesztése.

  • Autóipar – karosszériaelemek javítása, vékony lemezek és precíz alkatrészek illesztése.

  • Építőipar és szerkezetgyártás – rozsdamentes korlátok, lépcsők, acélszerkezetek javítása és építése.

  • Egyedi gyártás és javítás – ahol nem éri meg nagygépes, automatizált hegesztést alkalmazni.

Kézi és gépi lézerhegesztés: mi a különbség?

Bár mindkét technológia ugyanazt a lézert használja az anyagok összeolvasztására, a felhasználásuk módja alapvetően különbözik. A kézi lézerhegesztés egy kézzel irányított folyamat, ami a rugalmasságra és a pontosságra fókuszál, míg a gépi lézerhegesztés (vagy robotizált lézerhegesztés) a sebességre, az ismétlési pontosságra és az automatizálásra épül.

A kézi lézerhegesztés a kis és közepes sorozatok gyártásában, a prototípusok készítésében és a javítási munkákban ideális. Itt a rugalmasság a legfontosabb: a hegesztő a munkadarabhoz igazodik, és a kézi pisztollyal könnyedén hozzáfér a nehezen elérhető helyekhez. A beruházási költség is alacsonyabb, ami gyors megtérülést tesz lehetővé a kisebb vállalkozások és műhelyek számára.

Ezzel szemben a gépi lézerhegesztés egy teljesen automatizált rendszer, amelyet ipari robotok vezérelnek. A robotok precízen programozhatók, hogy ugyanazt a hegesztési feladatot ezerszer is elvégezzék, milliméteres pontossággal és hihetetlen sebességgel. Ez a technológia elengedhetetlen a tömeggyártásban, ahol a nagy sorozatok és a folyamatos, ismétlődő munkafolyamatok a jellemzők. Bár a beruházási költség magas, a hosszú távú termelékenység és a minőség garantált.

A választás tehát a felhasználás céljától függ. Ha egyedi alkatrészeket, kis szériás termékeket gyártunk, vagy gyakran végzünk helyszíni javítási munkákat, a kézi lézerhegesztés a legjobb választás. Ha viszont tömegtermelésben gondolkodunk, és a folyamat maximális automatizálására van szükség, a gépi lézerhegesztés nyújtja a verhetetlen megoldást.

Tulajdonság Kézi lézerhegesztés Gépi (robotizált) lézerhegesztés
Rugalmasság

Nagyon rugalmas, bárhol használható, ember vezérli.

Kötött, előre programozott munkafolyamatok.

Sebesség

Gyors, de függ a kezelőtől.

Rendkívül gyors, ipari szintű termelésben ideális.

Pontosság

Jó pontosság, emberi kéz korlátjaival.

Nagy ismétlési pontosság, milliméteres precizitás.

Beruházás

Alacsonyabb költségű, gyorsan megtérülhet.

Magas beruházási költség, hosszú távon ipari termelésnél éri meg.

Felhasználás

Egyedi gyártás, javítás, mobil munkák.

Tömeggyártás, sorozatgyártás, automatizált gyártósorok.

Biztonsági szempontok a kézi lézerhegesztés során

Mivel a kézi lézerhegesztés nagy teljesítményű lézersugarat használ, a biztonsági óvintézkedések betartása rendkívül fontos. A legfontosabb, hogy a hegesztést megfelelő védőszemüvegben végezzük, amely kiszűri a lézer által kibocsátott, szemre ártalmas fényt. A hegesztés során keletkező füst és gázok is károsak lehetnek, ezért megfelelő elszívó berendezés használata is elengedhetetlen a munkahelyi biztonság érdekében. A kézi lézerhegesztés nem csupán egy technológiai újdonság, hanem a fémipar jövőjét is formálja. Rugalmassága, sebessége és a kiváló minőségű varratok miatt egyre több vállalkozás számára válik a termelékenység és a versenyképesség kulcsává.

Üzemünk új családtagja: FANUCI 5.0 PRO GenX 4in1, 2300W – A sokoldalú kézi lézergép

A FANUCI 5.0 PRO GenX 4in1 egy modern, multifunkciós kézi lézergép, amely a legújabb technológiákat ötvözi, hogy egyetlen berendezéssel több feladatot is elláthasson a fémmegmunkálás területén. A készülék 4 az 1-ben képességei teszik különösen vonzóvá a szakemberek számára, hiszen a hegesztésen kívül vágási, tisztítási és tűzési feladatokra is alkalmas.

A gép legfontosabb jellemzői és funkciói

A FANUCI 5.0 PRO GenX 4in1 a piacon elérhető egyik legfejlettebb kézi lézertechnológiát képviseli. A 2300W-os teljesítménye rendkívül magas, ami lehetővé teszi a vastagabb fémlemezek gyors és hatékony megmunkálását is.

1. Lézerhegesztés

A gép elsődleges funkciója a kézi lézerhegesztés. A 2300W-os lézerforrásnak köszönhetően a gép képes a vékony és a vastagabb (akár 8-10 mm-es) fémlemezek tökéletes hegesztésére is. Mivel a lézer koncentrált hőt juttat a fémbe, a varratok erősek, tiszták és minimális utómunkát igényelnek. Ez különösen fontos a rozsdamentes acél, az alumínium, a szénacél és más ötvözetek feldolgozásánál, ahol a minőségi megjelenés és a nagy szilárdságú kötés elengedhetetlen. A gép kialakítása ergonomikus, a hegesztőpisztoly könnyű, így a kezelő hosszú távon is kényelmesen dolgozhat vele.

2. Lézertisztítás

A lézeres tisztítás egy forradalmi eljárás a felületkezelésben. A FANUCI 5.0 PRO GenX 4in1 lézeres tisztító funkciója képessé teszi a felületek rozsdátlanítására, festékrétegek eltávolítására, zsírtalanításra és szennyeződések letisztítására anélkül, hogy az alapanyagot mechanikailag vagy kémiailag károsítaná. Ez a funkció ideális a hegesztési varratok előkészítéséhez, a régi fémfelületek felújításához vagy a szerszámok tisztításához. A lézeres tisztítás gyors, környezetbarát és nem igényel vegyszereket, így a munkavégzés is biztonságosabb.

3. Lézervágás

A 2300W-os teljesítmény és a precíz fókuszáló optika lehetővé teszi a vékonyabb fémlemezek lézervágását is. Bár a kézi lézervágás nem helyettesíti a nagy, ipari CNC lézervágó berendezéseket, tökéletes választás gyors, egyedi vágási feladatokhoz, prototípusokhoz vagy vékony anyagok pontos méretre szabásához. Ezzel a funkcióval a felhasználóknak nem kell külön vágógépet beszerezniük, ami jelentősen csökkenti a beruházási költségeket.

Szakmai zárszó

A kézi lézerhegesztés napjaink egyik leginnovatívabb fémmegmunkálási technológiája, amely egyszerre kínál gyorsaságot, precizitást és sokoldalúságot. A hagyományos hegesztési eljárásokkal szemben jóval kevesebb utómunkát igényel, minimalizálja a hő okozta károsodást, és olyan rugalmasságot biztosít, amely különösen értékes a kisebb sorozatok, egyedi gyártások vagy javítási munkák során. A biztonsági előírások szigorú betartása mellett a technológia nemcsak a minőség, hanem a hatékonyság terén is új szintet képvisel. A modern, multifunkciós eszközök, mint a FANUCI 5.0 PRO GenX 4in1, pedig tovább bővítik a felhasználási lehetőségeket, így egyetlen berendezésben több feldolgozási folyamat is elérhetővé válik.

Összességében a kézi lézerhegesztés nem csupán egy új alternatíva, hanem a fémipar jövőjének meghatározó iránya, amely lehetővé teszi a vállalkozások számára, hogy versenyképesebbé, rugalmasabbá és fenntarthatóbbá váljanak a gyorsan változó ipari környezetben.

by admin admin

Precíziós lézervágás a sorozatgyártásban

Az ipari termelésben a megrendelők elvárásai egyre magasabbak: nagy mennyiséget, gyors határidőt és hibátlan minőséget akarnak egyszerre. A hagyományos technológiák sokszor nem tudnak lépést tartani ezzel a tempóval. A modern precíziós lézervágás azonban új szintre emelte a sorozatgyártást – egyszerre teszi lehetővé a gyors átfutási időt, a költséghatékony működést és a kompromisszummentes minőséget. Ebben a cikkben bemutatjuk, hogy a lézervágás miért ideális a sorozatgyártásban és arra is kitérünk, hogy miként működik és milyen iparágakban használják.

Mi a precíziós lézervágás?

A precíziós lézervágás a lézervágásnak egy speciális formája, amelynél a hangsúly a nagyon pontos, mikrométeres tűréshatárokon belüli vágáson van. Ez azt jelenti, hogy a lézersugár rendkívül vékony (0,1 mm körüli) fókuszponttal dolgozik, és hibátlan, tiszta vágási éleket hoz létre, minimális hőhatás mellett.

Hogyan működik?

  • Egy nagy energiájú lézersugár koncentráltan egy pontra irányul.
  • Az anyag ezen a ponton azonnal megolvad vagy elpárolog.
  • A nagy pontosságot a CNC-vezérlés biztosítja, amely mikrométeres pontossággal irányítja a sugarat.
  • A vágás közben gyakran segédgázt (pl. nitrogén, oxigén) használnak, hogy tisztán eltávolítsák az olvadt anyagot a vágási résből.

Miben különbözik a „sima” lézervágástól?

  • Pontosság: a precíziós lézervágás mikrométeres mérettartást is képes biztosítani, míg a normál lézervágás „csak” tizedmilliméteres szinten pontos.
  • Felületminőség: a vágási élek teljesen simák, sorjamentesek, gyakran nincs szükség utómunkára.
  • Alkalmazási terület: ott használják, ahol a legapróbb eltérés is problémát okozhat (pl. orvostechnika, elektronika, finommechanika).

Milyen anyagoknál alkalmazzák ezt az eljárást?

  • Fémek (acél, rozsdamentes acél, alumínium, réz).
  • Nem fémes anyagok (műanyag, fa, kerámia, üveg bizonyos típusai)
  • Nagyon vékony lemezek és érzékeny anyagok is vághatók vele, ahol a hagyományos eljárások túl durvák lennének.

Hol van rá leginkább szükség?

  • Elektronikai ipar – mikroszkopikus áramkör-alkatrészek.
  • Orvostechnika – sebészeti eszközök, implantátumok.
  • Autóipar és repülőgépipar – nagy pontosságú, terhelésnek kitett alkatrészek.
  • Gépipar – komplex formák, kis tűréshatárú lemezalkatrészek.

Miért kulcsfontosságú a lézervágás a sorozatgyártásban?

A sorozatgyártás sajátossága, hogy ugyanazt a munkadarabot kell tömegesen, állandó minőségben előállítani. Itt nincs helye hibának, nincs idő lassú átállásra, és minden másodperc számít.

A lézervágás ezért ideális:

  • Gyors – a modern gépek nagy sebességgel, folyamatos üzemben vágnak.
  • Pontos – minden darab ugyanolyan, mikrométeres eltérés nélkül.
  • Gazdaságos – optimalizált anyagkihasználással kevesebb selejt, kisebb veszteség keletkezik.
  • Rugalmas – a gyártás egyszerűen skálázható: pár darabtól a több ezres szériáig ugyanaz a technológia működik.

Automatizálás és nagy kapacitás

A sorozatgyártás egyik legnagyobb kihívása a folyamatos üzem biztosítása. Az automatizált lézervágó berendezések azonban emberi beavatkozás nélkül, akár 24/7-ben is képesek működni.

Automata lemezadagoló és kiemelő rendszerek biztosítják, hogy a gép folyamatosan dolgozzon.

  • Digitális vezérlés és programozás → gyors átállás egyik termékről a másikra.
  • Optimalizált vágási szoftver → kevesebb anyagpazarlás, jobb energiahatékonyság.

Ez teszi lehetővé, hogy egy gyártó egyszerre tudjon nagy mennyiséget és nagy pontosságot biztosítani.

Minőségbiztosítás: minden darab ugyanolyan

A nagy szériás gyártásnál nem elég „nagyon jó” minőség – minden darabnak tökéletesen azonosnak kell lennie. Ezért a lézervágást kiegészítik:

  • Mérő- és ellenőrző rendszerek a gyártás közben.
  • ISO szabvány szerinti minőségbiztosítás.
  • Digitális dokumentáció minden tételhez, hogy az ügyfél nyomon követhesse a folyamatot.

Ezzel garantálható, hogy az ezredik darab is pontosan olyan lesz, mint az első.

Miért az Innomechanika a sorozatgyártás partnere?

Az Innomechanika Kft. nemcsak prototípusokban, hanem nagy tételszámú sorozatgyártásban is kiemelkedő:

  • Modern, nagy teljesítményű lézervágó géppark, amely ipari szériákra optimalizált.
  • Automatizált anyagmozgatás és folyamatos üzem, a nagy mennyiségek gyors teljesítésére.
  • Tapasztalt mérnöki csapat, akik az ügyfelekkel együttműködve optimalizálják a gyártást.
  • Teljes körű minőségbiztosítás, amely garantálja a hibátlan, egyforma darabokat.
  • Skálázható megoldások: a kis szériás próbáktól a több ezer darabos sorozatokig ugyanaz a minőség és precizitás érhető el.

Záró gondolatsor

A precíziós lézervágás a sorozatgyártásban olyan technológia, amely egyszerre garantálja a nagy volumenű termelés gyorsaságát és a darabonkénti állandó minőséget. Az automatizált rendszereknek és a digitális vezérlésnek köszönhetően ma már ott is megkerülhetetlenné vált, ahol a határidők, a költséghatékonyság és a megbízhatóság egyaránt döntő tényezők. Ha Önnek olyan szakmai partnerre lenne szüksége, aki jártas a lézervágás mellett a lemezmegmunkálásban és a fémszerkezetgyártásban, akkor keressen minket bizalommal. 30 év szakmai tapasztalattal a hátunk mögött képesek vagyunk a feladatokat professzionálisan kivitelezni.

by admin admin

MSZ EN ISO 3834-2 szabvány – Mit jelent ez, és miért fontos a fémiparban?

A hegesztés sok iparágban kulcsfontosságú technológia – különösen az acélszerkezetek, nyomástartó berendezések, csővezetékek vagy egyedi gépalkatrészek gyártásában. De hogyan lehet biztosítani, hogy ezek a hegesztett szerkezetek megbízhatóak, tartósak és biztonságosak legyenek – nem csak most, hanem éveken át? Erre ad választ az MSZ EN ISO 3834-2 szabvány, amelyet egyre több megrendelő, tanúsító és fővállalkozó is elvár. Ez nem csupán egy “papír”, hanem egy olyan minőségbiztosítási rendszer, amely a gyártás során végzett hegesztési tevékenységet szabályozza – az előkészítéstől egészen az utóellenőrzésig. Mostani írásunkban ezt a szabványt mutatjuk be részletesen.

Mi az MSZ EN ISO 3834-2 szabvány?

Az MSZ EN ISO 3834-2 a nemzetközileg elfogadott hegesztési minőségirányítási szabvány része. A szabványsorozat célja, hogy meghatározza: hogyan kell szervezetten és dokumentáltan végezni a hegesztési munkákat, annak érdekében, hogy a végtermék megbízható legyen. A „3834-2” jelölés a teljes körű minőségkövetelményeket takarja. Ez a szabványszint a legszigorúbb, és olyan gyártóknak szól, akik komplex, biztonságkritikus vagy tartós hegesztett szerkezeteket gyártanak – például híd- vagy csarnokszerkezeteket, nyomástartó edényeket vagy gépalkatrészeket.

Mire jó ez a szabvány?

A szabvány célja, hogy a hegesztési folyamat minden lépése szabályozott, dokumentált és ellenőrizhető legyen. Ez nem csak a minőség miatt fontos, hanem jogi, szerződéses és gazdasági szempontból is:

  • Biztonságot ad: megelőzi a hibákat, visszahívásokat, baleseteket.
  • Megfelelést biztosít: sok esetben kötelező az EN 1090 vagy PED tanúsításhoz.
  • Versenyelőnyt nyújt: nemzetközi munkákhoz, nagy megrendelőkhöz előfeltétel lehet.

Kinek szól az ISO 3834-2 szabvány?

A szabvány olyan cégeknek ajánlott vagy kötelező, amelyek:

  • Acélszerkezeteket gyártanak (pl. EN 1090 szerinti CE tanúsítás esetén.
  • Nyomástartó berendezéseket vagy kazánokat gyártanak (PED irányelv).
  • Csővezeték-rendszerek kivitelezését végzik (pl. vegyipar, energiaipar).
  • Gépek, berendezések fém alkatrészeit hegesztik nagy darabszámban vagy precizitással.

Mit ír elő az ISO 3834-2 szabvány?

A megfelelés nem csupán a végtermék vizsgálatát jelenti – a szabvány a teljes gyártási folyamatra kiterjed:

  • Minősített hegesztők alkalmazása.
  • Hegesztési eljárások dokumentálása (WPS, WPQR).
  • Hegesztési koordinátor kijelölése (pl. EWE, IWE).
  • Vizsgálatok elvégzése (roncsolásmentes vizsgálatok, szemrevételezés).
  • Anyagok nyomon követhetősége.
  • Eltérések, hibák szabályozott kezelése.
  • Minőségbiztosítási dokumentáció vezetése.

Hogyan lehet megfelelni a szabványnak?

A legtöbb esetben a megfelelés lépésről lépésre történik, külső szakértő vagy tanácsadó támogatásával:

  • Felmérés, állapotvizsgálat.
  • Dokumentációk elkészítése – WPS-ek, utasítások, jegyzőkönyvek.
  • Személyi feltételek – hegesztők, koordinátorok minősítése.
  • Belső ellenőrzés – folyamatok és termékek vizsgálata.
  • Tanúsítás – független szervezet auditja.

Mi történik, ha nincs ilyen tanúsítás?

Bár nem minden iparágban kötelező, de a hiánya:

  • Kizárhat nagyobb pályázatokból vagy nemzetközi munkákból.
  • Bizalmatlanságot kelthet a megrendelőkben.
  • Növelheti a selejtarányt és a javítási költségeket.
  • Veszélyeztetheti a CE jelölés kiadását (pl. EN 1090 esetén kötelező a megfelelés).

Az Innomechanika Kft. megszerezte az MSZ EN ISO 3834-2 tanúsítványt – mit jelent ez partnereink számára?

Örömmel jelentjük be, hogy cégünk, az Innomechanika Kft., sikeresen megszerezte az MSZ EN ISO 3834-2 tanúsítványt – ez a hegesztett fémes szerkezetek gyártásához kapcsolódó teljes körű minőségirányítási megfelelőséget igazolja. Ez nem csupán egy újabb „papír” a falon, hanem egy valós szakmai garancia arra, hogy gyártási folyamataink minden lépése megfelel a nemzetközi szinten elvárt minőségi és biztonsági követelményeknek – az anyagbeszerzéstől a végső ellenőrzésig.

Mit jelent ez ügyfeleinknek?

Az MSZ EN ISO 3834-2 tanúsítás megléte biztosítja partnereink számára, hogy:

  • Hegesztett szerkezeteink szakmailag igazolt, minősített eljárásokkal készülnek
  • Képzett, minősített hegesztők és kijelölt hegesztési koordinátor felügyeli a folyamatokat.
  • Átlátható, dokumentált és ellenőrzött minőségbiztosítási rendszer működik a gyártásban.
  • Projektjeik megfelelnek a CE jelölési követelményeknek (pl. EN 1090 szerint).
  • Részt tudunk venni olyan hazai és nemzetközi projektekben, ahol a 3834-es megfelelés előírás vagy versenyelőny.

Kinek tudunk segíteni?

Cégünk olyan partnerek számára kínál megbízható, minősített megoldásokat, akik:

  • Acélszerkezetet vagy fémes gépalkatrészt gyártatnának vagy gyártanak le.
  • Olyan kivitelezőt keresnek, aki EN 1090 vagy PED szerinti munkát képes ellátni.
  • Komplex, biztonságkritikus hegesztett egységeket szeretnének gyártatni (pl. ipari berendezések, csarnokvázak, gépalapok),
  • Olyan alvállalkozót keresnek, aki megfelel nagyipari vagy exportkövetelményeknek.

Miért az Innomechanika Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft.?

  • Több évtizedes tapasztalat fémmegmunkálásban.
  • Korszerű géppark és egyedi megoldások
  • Gyártástól az utóellenőrzésig végigvitt minőségirányítás.
  • Rugalmas, partnerközpontú hozzáállás.
  • Mostantól: teljes körű ISO 3834-2 tanúsított megfelelőség.

Záró gondolatsor

Ahogy a fenti cikkben is részletesen bemutattuk, az MSZ EN ISO 3834-2 nem csupán egy hegesztéstechnikai szabvány – hanem egy komplex minőségirányítási rendszer, amely meghatározza és biztosítja a hegesztett szerkezetek szakmai színvonalát, megbízhatóságát és tanúsíthatóságát.

Az Innomechanika Kft. a tanúsítvány megszerzésével nemcsak egy követelménynek tett eleget, hanem megerősítette elköteleződését a nemzetközileg is elismert gyártási minőség mellett. Ez lehetőséget ad arra, hogy partnereinknek olyan megoldásokat nyújtsunk, amelyek biztonságosak, dokumentáltan megfelelnek a jogszabályoknak, és hosszú távon is helytállnak a gyakorlatban. Ha Ön olyan gyártópartnert keres, aki a szabvány szerinti követelményeket nemcsak ismeri, hanem be is tartja, és a hegesztési feladatokat valós szakmai háttérrel, minősítetten és felelősséggel látja el, keressen minket bizalommal.

by admin admin

Fémmegmunkálási eljárások a modern gyártástechnológiában

A gépiparban és a fémfeldolgozó iparban a hatékony és precíz gyártás alapját a különféle megmunkálási eljárások képezik. Az alábbiakban bemutatjuk a leggyakrabban alkalmazott fémmegmunkálási technikákat, melyek a nyersanyag feldolgozásától egészen a késztermékig kulcsszerepet játszanak.

1. Darabolás – az első lépés a precíz gyártásban

A darabolás a fémmegmunkálási folyamatok egyik legelső és legmeghatározóbb művelete, amely során a nyersanyagokat – legyen szó lemezről, rúdról, zártszelvényről vagy csőről – a gyártási igények szerinti hosszúságra, formára vagy darabszámra vágják. A cél: pontos, gyors és hatékony előkészítés a további megmunkálási fázisokhoz.

Fő darabolási technológiák

Mechanikus darabolás

  • Kézi vagy gépi fűrészelés: kis és közepes darabszámokhoz. Például szalagfűrész vagy körfűrész alkalmazása.
  • Excenterolló / Lemezolló: lemezek gyors vágására.
  • Stancolás: nagyszériás, gyors vágás előre gyártott szerszámmal, jellemzően vékonyabb lemezeknél.

Termikus darabolás

  • Plazmavágás: hatékony eljárás vastagabb anyagokhoz, gyors és költséghatékony, ám hőhatásövezetet hagyhat maga után.
  • Lángvágás (oxiacetilén): vastag acéllemezekhez ideális, de pontossága alacsonyabb.
  • Lézervágás: kiváló pontosság és minimális hőtorzulás. Automatizálható, ideális ipari termelésben – főként rozsdamentes acélhoz, alumíniumhoz, vékony lemezekhez.
  • Vízsugaras vágás: Hőhatás nélküli eljárás, nagy pontosságot igénylő darabolásokhoz. Drágább, de nem deformálja az anyagot – így érzékeny vagy több rétegű anyagoknál előnyös.

Darabolás szempontjai:

  • Pontosság: a méretpontosság kulcsfontosságú, különösen szoros tűrések esetén.
  • Anyagminőség megőrzése: a túl nagy hőbevitel vagy nem megfelelő szerszámválasztás rontja az anyag szerkezetét.
  • Hatékonyság: automatizált darabológépek (pl. CNC lézervágók, automata fűrészgépek) jelentősen csökkentik a selejtet és a munkaidőt.
  • Utómunka szükségessége: pl. hővágás után sorjázás lehet szükséges.

Ipari felhasználás – példák:

  • Gépgyártásban: vázszerkezetek, burkolatok, konzolok alkatrészeinek előkészítése.
  • Lemezmegmunkálásnál: burkolólemezek, kazánházak darabolása CNC lézervágással.
  • Építőiparban: zártszelvények, profilok pontos méretre szabása acélszerkezetekhez.
  • Autóiparban: préselés előtti lemezszabás, ahonnan a karosszériaelemek készülnek.

2. Forgácsolás – formaadás forgácsleválasztással

A forgácsolás a fémmegmunkálás egyik legfontosabb alakító eljárása, amelynek során a munkadarab anyagából – szerszám segítségével – kis részeket, ún. forgácsokat választanak le. Ez a folyamat lehetővé teszi az alkatrészek pontos méretre munkálását, valamint a kívánt felületminőség elérését. A forgácsolást jellemzően akkor alkalmazzák, amikor a termék méretpontosságára, alakhelyességére és felületi minőségére magas követelményeket támasztanak – például illesztett, mozgó vagy tömítő alkatrészek esetében.

Forgácsolási módszerek típusai

  • Esztergálás: A munkadarab forog, míg a szerszám végzi az előtoló mozgást. Elsősorban hengeres vagy kúpos formák kialakítására szolgál. Használják tengelyek, perselyek, csapok megmunkálására.
  • Marás: A szerszám forog, a munkadarab vagy maga a szerszám mozog az előírt pályán. Komplexebb sík, profil és térbeli formák létrehozására ideális. Alkalmas például bordák, furatok, zsebek, fogaskerekek kialakítására.
  • Fúrás: Kerek keresztmetszetű lyukak készítése forgó szerszámmal. Lehet kézi vagy CNC gépi kivitelű. Gyakran kombinálják süllyesztéssel, dörzsárazással a pontos furatminőségért.
  • Gyalulás és vésés: Ma már kevésbé elterjedt, de még mindig használják például egyedi, sík vagy hornyolt felületek kialakításához.

Géptípusok

  • Hagyományos gépek: manuális eszterga, marógép – kisebb szériához, egyedi gyártáshoz.
  • CNC forgácsoló gépek: nagy pontosságú, automatizált berendezések, programozható gyártási ciklusokkal – ideális sorozatgyártáshoz.
  • Megmunkáló központok (CNC multitasking): marási, fúrási, menetvágási és más műveletek egy gépen belül, akár automatikus szerszámcserélővel.

Ipari felhasználás – példák:

  • Autóipar: motoralkatrészek (pl. főtengely, hengerfej) precíz megmunkálása.
  • Gépgyártás: tengelyek, csapágyházak, hajtáselemek kialakítása.
  • Orvostechnika: titán implantátumok precíziós marása.
  • Repülőgépipar: alumínium és titán alkatrészek nagy pontosságú megmunkálása.

3. Fúrás és menetelés – lyukkészítés és csavarkapcsolatok előkészítése H2

A fúrás és a menetelés két alapvető forgácsolási eljárás, amelyek szinte minden gépészeti vagy fémmegmunkálási folyamatban előfordulnak. A cél: furatok és csavarmenetek kialakítása a különböző alkatrészek összeszereléséhez, elsősorban csavarkötések révén.

Fúrás – az alapfurat elkészítése

A fúrás során egy forgó szerszám (fúró) segítségével hengeres furatot alakítanak ki a munkadarabban. A folyamat egyszerűnek tűnik, de sok tényező befolyásolja a pontosságot és a minőséget:

Fúrás típusai

  • Közönséges fúrás – alapfuratok létrehozása pl. csavarhelyekhez, csapágyfészkekhez.
  • Süllyesztés – a furat bemenetének kúpos vagy hengeres bővítése pl. süllyesztett csavarfejek számára.
  • Dörzsárazás – meglévő furat pontos méretre hozása, tükörsima felülettel és szoros tűréssel.

Menetelés – csavarmenetek kialakítása

A menetelés során a furat vagy a hengeres felület belsejébe/külső részére csavarmenetet készítenek. A menet lehet belső (anya) vagy külső (csavar).

Menetelési módok

  • Kézi menetmetszés / menetfúrás: kisebb darabszámnál, javítóműhelyekben gyakori.
  • Gépi menetfúrás: CNC vagy oszlopos fúrógépen történik, sorozatgyártásra alkalmas.
  • Menethengerlés (képzés): forgácsleválasztás nélkül alakítja ki a menetet – gyorsabb, tartósabb, de csak képlékeny anyagokon alkalmazható.
  • Menetmarás: CNC vezérléssel készülő menetek, különösen jó megoldás vékony falú vagy nehezen megmunkálható anyagokhoz.

Fontos paraméterek

  • Menetprofil (pl. metrikus, Whitworth, trapéz)
  • Átmérő és osztás (pl. M6x1, M8x1.25)
  • Menethossz és irány (jobb- vagy balmenet)

Ipari jelentőség és alkalmazási területek

A fúrás és menetelés szinte minden iparágban alapvető:

  • Gépipar: tengelyek, burkolatok, házak csavarkötései.
  • Autóipar: motortömbök, futómű elemek furatai és menetei.
  • Elektronikai burkolatok: vékony falú lemezekbe besajtolható vagy menetelt rögzítő elemek.
  • Építőipari fémmunkák: acélszerkezetek, konzolok, rögzítések előkészítése.

4. Hengerítés – képlékeny alakítás ipari méretben

A hengerítés a képlékeny alakítási eljárások egyik legelterjedtebb formája, amely során az anyag (jellemzően fém) alakját görgők között való áthaladással változtatják meg. A művelet lényege, hogy a munkadarabra nyomóerőt fejtenek ki, így az anyag megfolyik (képlékenyen alakíthatóvá válik), és új geometriai formát vesz fel – anélkül, hogy anyagleválasztás történne.

A hengerítés célja és előnyei

  • Anyagvastagság csökkentése (lemezhengerlés)
  • Hosszúság vagy felület növelése
  • Profil kialakítása (pl. bordás lemez, zártszelvény, sínhengerlés)
  • Íves vagy hengeres forma létrehozása (pl. csőhéjak, tartálytestek)

A hengerítés fő típusai

Meleg hengerlés

  • 1000–1300 °C hőmérsékleten történik (acél esetén)
  • A fém könnyen alakítható, de a méretpontosság kisebb
  • Használják nyers anyaglemezek, gerendák, sínek előállításához

Hideghengerlés

  • Szobahőmérsékleten történik
  • Kisebb alakváltozás, de nagyobb pontosság, szebb felület
  • Javítja a végtermék mechanikai tulajdonságait (keménység, rugalmasság)

Alkalmazás: vékony acéllemezek, háztartási gépek, autóipari alkatrészek

Lemezhengerlés (íves hengerítés)

  • Ívelt, hengeres formák előállítására szolgál (pl. csőhéjak, tartálypalástok)
  • Leggyakrabban három- vagy négyhengeres lemezhengerítő gépeken történik
  • Kézi vagy CNC-vezérelt gépek egyaránt használatosak

Szelvényhengerlés

  • I-profilok, L-szelvények, U-acélok, zártszelvények előállítására
  • Előre kialakított profilú hengerekkel formálják meg az anyagot

Ipari alkalmazások – példák:

  • Acélipar: tekercslemez, sínhengerlés, zártszelvények
  • Tartálygyártás: víztartályok, nyomástartó edények palástjainak hengerítése
  • Lemezmegmunkálás: burkolatok, burkolóelemek hajlítása
  • Építőipar: íves burkolati elemek, trapézlemezek, profillemezek
  • Autóipar: karosszériaelemek, padlólemezek hideghengerlése

5. Egyengetés – a geometriai pontosság záloga

Az egyengetés a fémmegmunkálási folyamatok egyik alapvető, gyakran alábecsült, ám technológiailag kritikus művelete. Célja a különféle nyers vagy részben megmunkált fémalapanyagok – például lemezek, rudak, zártszelvények vagy profilok – egyenességének, síkfelületének, illetve méretstabilitásának helyreállítása. A deformációk – legyenek azok hajlások, csavarodások vagy hullámosság – különféle előgyártási folyamatok (pl. vágás, hengerlés, hegesztés, tárolás) során keletkezhetnek, és jelentősen rontják az illeszkedést, az automatizált megmunkálás pontosságát, vagy akár a végtermék szerelhetőségét.

Miért kulcsfontosságú az egyengetés?

  • Pontosság: A sík felület elengedhetetlen a precíziós alkatrészek megmunkálásához (pl. CNC marás, lézervágás).
  • Szerelhetőség: A csavaros vagy hegesztett illesztések csak akkor működnek problémamentesen, ha a felületek illeszkednek.
  • Feszültségmentesítés: A feszültséggel terhelt (pl. hengerelt vagy darabolt) lemezeknél az egyengetés csökkenti az anyag belső torzulásait.

Egyengetési eljárások típusai

Mechanikus egyengetés (hengeres egyengető gépek)

  • Több (általában 5–15) egymás után elhelyezett görgő között halad át az anyag.
  • A görgők váltakozó irányban feszítik és hajlítják az anyagot, míg az kiegyenesedik.
  • Elsősorban vékony és közepes vastagságú fémlemezekhez használatos.
  • Létezik kézi adagolású, valamint automatizált (CNC) változat is.

Préseléses vagy kalapálásos egyengetés

  • Főként egyedi vagy kis szériás daraboknál, illetve rúdanyagoknál alkalmazzák.
  • A munkadarabot helyi nyomóerővel hozzák közelebb az egyenes állapothoz (pl. satuban, gépi préssel vagy kalapáccsal).

Hőegyengetés

  • Nagyobb méretű vagy vastagabb anyagú munkadaraboknál használják.
  • Lokális hőbevitel (pl. lánggal vagy indukciós fűtéssel) segítségével enyhítik a feszültséget, így az anyag alakja korrigálható.

Vibrációs vagy ultrahangos egyengetés

  • Kevésbé elterjedt, de érzékeny, vékony anyagoknál előnyös lehet.
  • A vibráció segíti a feszültségmentesítést és a geometriai torzulások csökkentését.

Jellemző alkalmazások ipari környezetben

  • Lemezmegmunkálás: CNC lézervágás előtt egyengetni kell, hogy ne csavarodjon el a vágás közben a lemez.
  • Zártszelvények és rudak: keretszerkezetek, gépvázak pontos illeszkedése érdekében.
  • Hegesztett szerkezetek: a hőhatás következtében fellépő torzulásokat hegesztés után korrigálják.
  • Alkatrészgyártás: pl. sík burkolatok, gép alaplemezek, asztallapok egyenesítése.

6. Sorjázás és csiszolás – a precíz felületmegmunkálás alapjai

A sorjázás és csiszolás a felületmegmunkálási eljárások közé tartozik, és céljuk a munkadarab használhatóságának, biztonságának és esztétikájának javítása. Míg a sorjázás a felesleges, éles, kiálló részek (sorják) eltávolítására szolgál, addig a csiszolás az alkatrészek felületének simítására, érdesség csökkentésére vagy éppen célzott növelésére. Ezek az eljárások gyakran a végső megmunkálási fázist jelentik, különösen olyan esetekben, ahol a kézi szerelhetőség, érintésbiztonság vagy megjelenés fontos szempont.

Sorjázás – a rejtett veszélyek megszüntetése

A sorja egy kisméretű, éles, letört vagy elvékonyodott anyagrész, amely a forgácsolás, darabolás, vágás, fúrás, marás vagy más eljárás után visszamarad. Ezek nemcsak balesetveszélyesek, hanem:

  • Zavarhatják a szerelést (pl. nem illeszkedik pontosan a csavar vagy a csatlakozó)
  • Felületkezelési hibákat okozhatnak (pl. galvanizálás vagy festés során nem tapad megfelelően)
  • Mérési pontatlansághoz vezethetnek
  • Gépek, szenzorok működését is zavarhatják (pl. CNC ütközés vagy érzékelő téves értékelés)

Sorjázási eljárások

  • Kézi sorjázás: reszelő, kézi kaparó, kézi csiszoló vagy süllyesztő használata – kis szériánál jellemző.
  • Mechanikus sorjázás: kefés gépek, vibrációs vagy dobos berendezések – közepes/nagy szériához.
  • CNC-vezérelt sorjázás: automatizált robotkarok vagy többtengelyes megmunkáló központok végzik – precíziós alkatrészeknél.
  • Termikus sorjázás: kiszárított gázkeverék begyújtásával eltávolítják a sorjákat – különösen belső csatornáknál.
  • Ultrahangos vagy elektrokémiai sorjázás: nagy precizitást igénylő, érzékeny alkatrészekhez.

Csiszolás – a felület végső simítása és alakítása

A csiszolás során koptatóhatás segítségével távolítanak el anyagot a munkadarab felületéről. Ez lehet:

  • Felületjavítás
  • Méretpontosítás
  • Fényesítés vagy polírozás
  • Érdesség növelés (pl. ragasztás vagy festés előkészítéséhez)

Főbb csiszolási formák

  • Kézi csiszolás: csiszolópapírral, kézi gépekkel (pl. sarokcsiszoló)
  • Szalagcsiszolás: hosszú, végtelenített csiszolószalaggal, sík vagy íves felületekhez
  • Körköszörülés: hengeres felületek méretpontos, sima kialakításához
  • Sík- és profilcsiszolás: nagy pontosságú sík vagy egyedi felületekhez (pl. szerszámgyártásban)
  • Polírozás: rendkívül sima, akár tükörfényes felület elérésére, gyakran pasztával vagy finomszemcsés szivaccsal
  • Finomcsiszolás: rendkívül kis érdesség elérésére – precíziós gépelemeknél, csapágyaknál

Ipari alkalmazások – példák:

  • Fémlemez alkatrészek: lézervágás vagy stancolás után sorjázás + csiszolás a biztonságos kezeléshez
  • Csavarmenetek: furat utáni süllyesztés, sorjázás a bevezetés megkönnyítésére
  • Gépipar: tengelyek, hüvelyek, csapágyfelületek polírozása
  • Orvostechnika: rozsdamentes implantátumok tükörpolírozása
  • Dekoratív fémfelületek: pl. rozsdamentes burkolatok polírozása a végső megjelenés érdekében

7. PEM besajtolás – kötőelemek tartós és precíz rögzítése lemezalkatrészekben

A PEM-besajtolás (Pressed-in Engineering Mounting, vagy gyakran: self-clinching fasteners) egy mechanikai rögzítés technológia, amely lehetővé teszi kötőelemek tartós és deformációmentes beépítését vékony fémlemezekbe. A folyamat során speciálisan kialakított rögzítő elemeket (anya, csavar, távtartó, stift, csap stb.) préseléssel sajtolnak bele az alapanyagba, ahol mechanikai zárás révén véglegesen rögzülnek – forrasztás, ragasztás vagy hegesztés nélkül.

Előnyei más rögzítési módokkal szemben

  • Tartós és stabil rögzítés még vékony (pl. 1 mm alatti) fémlemezekben is
  • Soros, automatizálható beültetés – gyors és pontos beépítés
  • Kiváló teherbírás – mind kihúzással, mind elfordulással szemben ellenálló
  • Korrózióálló kivitel – rozsdamentes vagy nikkelezett változatok
  • Letisztult, sík felületi kialakítás – esztétikus és szerelésbarát
  • Nem deformálja a munkadarabot, ha megfelelően van előkészítve és besajtolva

Milyen gépekkel történik a besajtolás?

  • Kézi hidraulikus vagy pneumatikus prések – kisebb darabszámhoz
  • Félautomata gépek – sorozatgyártásban, váltószerszámmal
  • CNC vezérelt sajtolóállomások – automatizált gyártósorokhoz
  • Sok esetben a PEM gépek érzékelik a behelyezést, nyomáserőt, és hibajelzést adnak, ha nem történt tökéletes illesztés.

Ipari alkalmazások – hol használják?

  • Elektronikai házak – például kapcsolószekrények, monitorházak, irányítópultok
  • Számítógépes alkatrészek – tápegységek, merevlemez-foglalatok, ventilátorburkolatok
  • Autóipar – biztosítékdobozok, fedélrögzítések, kábelcsatlakozók
  • Hűtéstechnika – burkolati elemek, szerelőpanel-csatlakozások
  • Lemezmegmunkálás – bármilyen moduláris vagy csavarozható összeépítésnél

Szakmai záró gondolatsor

A felsorolt megmunkálási eljárások mindegyike kulcsszerepet játszik a modern gyártásban. A megfelelő technológia kiválasztása nemcsak a termék minőségét, hanem a gazdaságosságát és gyárthatóságát is meghatározza. A fémmegmunkálás tehát nem csupán technikai kérdés, hanem stratégiai döntés is – különösen az ipar 4.0 korszakában, ahol az automatizálás és a precizitás egyre nagyobb szerepet kap.

by admin admin

MSZ EN ISO 3834-2 tanúsítvány

Tisztelt Partnereink!

Örömmel értesítjük Önöket, hogy cégünk sikeresen megszerezte az MSZ EN ISO 3834-2 szabvány szerinti tanúsítást is.

Ez a tanúsítás igazolja, hogy hegesztési tevékenységeink megfelelnek a legmagasabb minőségi követelményeknek, és biztosítja, hogy termékeink és szolgáltatásaink a legszigorúbb nemzetközi szabványoknak is megfelelnek.

A tanúsítás megszerzése fontos mérföldkő vállalatunk számára, amely tovább erősíti elkötelezettségünket a minőség, a megbízhatóság és a vevői elégedettség iránt.

Köszönjük partnereink folyamatos támogatását és bizalmát, és bízunk benne, hogy a jövőben is sikeresen együttműködhetünk.

by admin admin

Ipar 4.0: SAP Business One és a Pharis MES a gyakorlatban

Az ipar 4.0 egyik alappillére az, hogy az egyes üzleti és gyártási rendszerek ne elszigetelten működjenek, hanem egymással összekötve, valós időben kommunikáljanak. Egy korszerű gyártóvállalatnál ma már alapelvárás, hogy a vállalatirányítási (ERP) és a gyártásirányítási (MES) rendszerek szinkronban dolgozzanak. Ebben a cikkben bemutatjuk, hogyan működik együtt a SAP Business One és a Pharis MES a gyakorlatban – és milyen előnyöket hoz ez a gyártásban az Innomechanikai Kft. számára.

Az Ipar 4.0 ismérvei

Íme, a legfontosabb tudnivalók:

Az Ipar 4.0 fő jellemzői

  1. Digitalizáció – minden folyamat adatvezéreltté válik
  2. Valós idejű adatgyűjtés és -elemzés
  3. Automatizálás és robotika integrációja
  4. IoT – gépek és szenzorok hálózatba kötve
  5. Mesterséges intelligencia és gépi tanulás
  6. Kiberfizikai rendszerek (CPS) – a fizikai és digitális világ összekapcsolása
  7. Felhőalapú rendszerek és skálázható IT-infrastruktúra
  8. Intelligens döntéstámogatás (pl. prediktív karbantartás, önszervező gyártósorok)

Példa az Ipar 4.0 működésére

Képzeljünk el egy gyárat, ahol:

a gépek automatikusan jelentik az állapotukat a rendszernek,

a termelésirányítás valós időben reagál a megrendelésekre,

az ERP-rendszer (pl. SAP B1) és a MES (pl. Pharis) automatikusan egyeztet,

a hibákat szenzorok előre jelzik, nem utólag derülnek ki,

a vezető mobilról is látja, hol tart a termelés.

Ez az Ipar 4.0 a gyakorlatban.

Milyen területeken használják napjainkban?

Az Ipar 4.0 technológiákat már világszerte számos iparágban és vállalattípusban alkalmazzák, különösen ott, ahol a gyártási hatékonyság, rugalmasság vagy minőség kulcskérdés. Az alábbiakban felsoroljuk a leggyakoribb alkalmazási területeket és konkrét példákat:

Gyártóipar (a legfőbb felhasználási terület)

Autóipar

Robotizált gyártósorok (pl. ABB, KUKA)

Valós idejű minőségellenőrzés

Just-in-time logisztika, automatizált raktárak

Gépipar és fémmegmunkálás

CNC-gépek összekötése MES rendszerekkel

Prediktív karbantartás, gépállapot-monitoring

Szerszámkopás figyelése, automatikus beavatkozás

Elektronikai ipar

Nagyon érzékeny minőségi követelmények

Automatizált forrasztás, beültetés, tesztelés

Digitális nyomon követés (traceability)

Élelmiszer- és gyógyszeripar

Szigorú szabályozási környezet miatt fontos a nyomon követhetőség és dokumentáció

Szenzoros folyamatellenőrzés (pl. hőmérséklet, páratartalom)

Címkézés és csomagolás automatizálása

Építőipar és épületautomatizálás

BIM (Building Information Modeling) adatok integrálása IoT szenzorokkal

Okos építési projektek, anyaghasználat nyomon követése

Automatizált karbantartási ciklusok (pl. liftek, HVAC rendszerek)

Mezőgazdaság

Precíziós gazdálkodás drónokkal, szenzorokkal

Automata öntözés és tápanyag-adagolás valós időben

Gépek (pl. kombájnok) automatikus beállítása talajállapot alapján

Logisztika és ellátási lánc

Automatikus raktárkezelés (pl. Amazon, Decathlon)

RFID-alapú nyomon követés

Okos szállítási útvonal-optimalizálás

Egészségügy és gyógyászati eszközgyártás

3D nyomtatás egyedi protézisekhez

Adatalapú diagnosztika

Kórházi eszközök állapotfigyelése

Ipar 4.0 a gyakorlatban: Integrált vállalatirányítási és gyártásirányítási rendszerek szerepe a modern gyártásban H2

Az Ipar 4.0 nem csupán egy divatos kifejezés, hanem egy valós és kihívásokkal teli átalakulás, amely gyökeresen változtatja meg a gyártóvállalatok működését. A negyedik ipari forradalom célja az, hogy a termelés minden szintje – a stratégiai döntésektől a műhelyszintű műveletekig – digitalizált, adatvezérelt és automatizált legyen.

Ennek egyik legfontosabb eleme a vállalatirányítási (ERP) és a gyártásirányítási rendszerek (MES) szoros integrációja.

Mit jelent az integráció?

Korábban a gyártás és a vállalatirányítás gyakran külön világban élt: a gyártás “kézzel”, papíron vagy táblázatokban történt, miközben a vezetés az ERP-ben próbálta lekövetni a történéseket. Ez a szakadék azonban sok információvesztéssel, hibával és lassú reakcióidőkkel járt. Az Ipar 4.0 egyik legfontosabb követelménye, hogy ezek a rendszerek valós időben kommunikáljanak egymással, automatikusan, megbízhatóan.

Mi az ERP és mi a MES szerepe?

ERP (Enterprise Resource Planning): például a SAP Business One egy központi rendszer, amely kezeli a vállalat pénzügyeit, készletét, rendeléseit, vevőit, és akár a gyártási rendelések létrehozását is.

MES (Manufacturing Execution System): például a Pharis MES valós időben követi, vezérli és dokumentálja a gyártás tényleges folyamatát – egészen a műhelyszinttől a vezetői riportokig.

Hogyan kommunikál az SAP és a Pharis?

A két rendszer közötti integráció lehetővé teszi az automatikus adatáramlást az alábbi módokon:

Termelési rendelések átvitele:

A gyártási megrendelések az SAP B1-ben jönnek létre → ezek automatikusan átkerülnek a Pharis MES rendszerbe, ahol az operátorok el tudják indítani a munkát.

Visszajelzés a gyártásból:

A gyártási teljesítmények, darabszámok, selejtadatok, gépállások stb. visszakerülnek az SAP rendszerbe, ahol ezek megjelennek a riportokban vagy automatikusan frissítik a készletet.

Valós idejű szinkron:

A két rendszer közötti kapcsolat lehetővé teszi, hogy a vállalat minden szintjén ugyanazzal az információval dolgozzanak – naprakészen.

Milyen előnyöket jelent ez a gyakorlatban?

Kevesebb kézi adatbevitel, ezáltal kevesebb hiba.

Gyorsabb és pontosabb döntések, mert minden adat egy helyen, valós időben elérhető.

Átlátható gyártási folyamatok – pontosan látható, hol tart egy adott rendelés.

Jobb ügyfélszolgálat, mert a rendelésállapot is nyomon követhető.

Költségcsökkentés, mert minimalizálható a felesleges gyártás, selejt, és a nem hatékony munkaszervezés.

Összegzés és előretekintés

Az Ipar 4.0 nem csupán technológiai újítás, hanem szemléletváltás is: az adatokra épülő, összekapcsolt és rugalmas gyártási környezet ma már nem előny, hanem alapkövetelmény a versenyképes működéshez. A SAP Business One és a Pharis MES rendszerek integrációja lehetővé teszi, hogy a gyártás és az üzleti döntéshozatal egy közös nyelvet beszéljen – valós időben, megbízhatóan, átláthatóan. Az Innomechanikai Kft. példája is azt mutatja, hogy a jól megtervezett digitalizáció nemcsak hatékonyságnövekedést hoz, hanem hosszú távú üzleti előnyt is teremt. Az Ipar 4.0 nem a jövő – a jelen, és azok a vállalatok és partnereik, amelyek időben felismerik és beépítik a lehetőségeit, stabil alapokra építhetik a jövőjüket.

by admin admin

Lézervágás: technológia, felhasználási területek, gépek

A lézervágás technológiája alapjaiban változtatta meg a fémmegmunkálás és fémszerkezetgyártás világát. Ezzel az érintésmentes, precíz vágási eljárással a gyártás gyorsabbá, pontosabbá és gazdaságosabbá vált. A cégek, amelyek lézervágó géppel rendelkeznek, jelentős versenyelőnyt élveznek, mivel komplex feladatokat is képesek házon belül megoldani. A cikk átfogóan bemutatja a technológia működési elvét, alkalmazási területeit, előnyeit, a vágható anyagokat, a géptípusokat és azok automatizálási lehetőségeit, valamint kitekint a jövőbeni fejlődési irányokra is.

A lézervágás fogalma

A lézervágás egy precíziós vágási technológia, amely koncentrált lézersugárral választja el az anyagokat anélkül, hogy azokat fizikai érintkezéssel megmunkálná.

A lézervágás működési elve

A lézervágás egy rendkívül precíz és hatékony eljárás, amely során egy nagy energiájú, fókuszált lézersugarat használnak különböző anyagok – elsősorban fémek, műanyagok, fa és kerámia – elvágására. A lézersugár koncentrált hőenergiát bocsát ki, amely az anyag felületét gyorsan felmelegíti, megolvasztja, elpárologtatja vagy oxidálja, így biztosítva a vágási vonal mentén történő anyageltávolítást.

A lézersugár keletkezése és fókuszálása

A lézervágáshoz használt sugár egy optikai rezonátorban jön létre, ahol az energiát különböző módon – elektromos árammal, gázkisüléssel vagy diódalézerekkel – gerjesztett közeg (pl. CO₂-gáz vagy félvezető) bocsátja ki. A keletkezett lézersugarat tükrök és lencsék segítségével egy rendkívül keskeny, intenzív fénynyalábbá fókuszálják, amelynek átmérője akár 0,1 mm is lehet.

A fókuszált sugár eléri az anyag felületét, és a magas energiasűrűség következtében hirtelen megemeli annak hőmérsékletét. A vágás során gyakran segédgázt (például oxigént, nitrogént vagy sűrített levegőt) alkalmaznak, amely javítja a vágás minőségét, segíti az olvadt anyag eltávolítását, illetve megelőzi az oxidációt.

Lézertípusok: CO₂-lézerek és száloptikás (fiber) lézerek

CO₂-lézerek

A CO₂-lézerek a lézervágás egyik hagyományos technológiáját képviselik. Ezek a lézerek szén-dioxid gázkeveréket használnak lézerközegként, és jellemzően 10,6 mikrométer hullámhosszú infravörös sugárzást bocsátanak ki. Előnyük a sima vágási felület, különösen vastagabb szénacélok esetében. Hátrányuk azonban, hogy a rendszer bonyolultabb optikai elemeket és rendszeres karbantartást igényel, valamint kevésbé hatékony visszaverő felületek, például réz vagy alumínium vágásában.

Száloptikás (fiber) lézerek

A fiber lézerek a legmodernebb technológiát képviselik, és egyre népszerűbbek az ipari alkalmazásokban. A lézernyaláb egy aktív száloptikai közegen halad át, és a hullámhossza jellemzően 1,06 mikrométer. Ez a rövidebb hullámhossz jobb fókuszálhatóságot biztosít, így nagyobb energiasűrűséget eredményez – ezáltal gyorsabb és precízebb vágásra képes. A fiber lézerek karbantartása minimális, élettartamuk hosszabb, energiafogyasztásuk pedig alacsonyabb, mint a CO₂-lézereké. Emellett sokkal hatékonyabban birkóznak meg a fényvisszaverő anyagokkal, mint például a réz, alumínium vagy sárgaréz.

A lézervágás legfőbb előnyei más vágási eljárásokhoz képest

  • Kiváló pontosság, minimális utómunka.
  • Kis hőhatású zóna, ezáltal csekély deformáció.
  • Rugalmas anyaghasználat: szinte minden fém vágható, de nemfémes anyagokra is alkalmazható.
  • Nagy sebesség, magas termelékenység.
  • Automatizálhatóság, CNC-vezérlehetőség.

Alkalmazási területek az iparban

A lézervágás sokoldalúsága és pontossága miatt rendkívül széles körben alkalmazható az ipar különböző ágazataiban. Az eljárás gyorsasága, ismételhetősége és kiváló vágási minősége lehetővé teszi, hogy mind egyedi, mind nagy szériás gyártási környezetben gazdaságosan használható legyen.

Főbb iparági alkalmazások

Nehézipar és gépgyártás

A nehéziparban és általános gépgyártásban a lézervágást vastag acéllemezek, szerkezeti elemek, tartógerendák, és egyéb masszív fém alkatrészek vágására használják. Az eljárás előnye, hogy minimális utómegmunkálást igényel, így csökkenthető a gyártási idő és a költség.

Autóipar

Az autógyártásban rendkívül fontos a pontosság és a gyorsaság. A lézervágás lehetővé teszi az autókarosszéria-elemek, belső fém alkatrészek, alvázkomponensek precíz vágását. Emellett kiválóan alkalmazható prototípus-gyártásban is, ahol gyakori a formai módosítás vagy új alkatrészek gyors legyártása.

Elektronikai ipar

Az elektronikai ágazatban a lézervágást főként vékony fémfóliák, árnyékoló lemezek, mikroszerkezetek, valamint precíziós furatok és kivágások elkészítésére használják. Itt a magas fokú pontosság és minimális hőhatás a legfontosabb előny.

Épületgépészet és HVAC-rendszerek

Az épületgépészet területén a lézervágás segítségével hatékonyan készíthetők el szellőzőcsatornák, burkolólemezek, csövek, tartószerkezetek és egyéb alkatrészek. A gyors vágási idő és az automatizálható folyamatok révén a technológia ideálissá vált a HVAC-ipar számára is.

Lemezmegmunkálás és fémszerkezet-gyártás

A lézervágás egyik leggyakoribb alkalmazási területe a lemezmegmunkálás. Legyen szó síklemezek, csövek vagy zártszelvények vágásáról, a lézeres eljárás tiszta vágási éleket és gyors gyártást biztosít. Különösen előnyös bonyolult kontúrú, sok kivágással rendelkező alkatrészek esetén.

Egyedi gyártás, kis szériák és prototípus-készítés

A lézervágás rugalmas technológia, így ideális kis darabszámú gyártásokhoz is, ahol a hagyományos szerszámkészítés nem lenne gazdaságos. A CAD-alapú vezérlésnek köszönhetően a vágási programok gyorsan módosíthatók, ezáltal lehetővé téve a formai változtatásokat vagy új prototípusok gyártását akár néhány órán belül.

Különleges felhasználási területek

  • Dekorációs ipar – díszítőelemek, fémdekorációk, feliratok, logók kivágása.
  • Orvostechnika – precíziós vágás sebészeti eszközök, implantátumok és finommechanikai alkatrészek gyártásához.
  • Ékszeripar – rendkívül finom minták és egyedi formák vágása nemesfémekből.
  • Bútorgyártás – design elemek, lézervágott betétek, logózott panelek.

Vágható anyagok lézerrel

A lézervágás egyik legnagyobb előnye, hogy számos különböző anyagtípus megmunkálására alkalmas, a fémektől kezdve a nemfémes alapanyagokig. A megfelelő lézertípus (CO₂ vagy fiber) és segédgáz (pl. oxigén, nitrogén, levegő) kombinációjának kiválasztása kulcsfontosságú a vágás minősége, sebessége és költséghatékonysága szempontjából.

Fémek

Szénacél (lágyacél)

Az egyik leggyakrabban vágott ipari alapanyag. Oxigén segédgázzal kiváló minőségű, erős oxidréteggel rendelkező vágási él hozható létre. Különböző vastagságoknál is hatékony, akár több centiméter vastagságig is vágható nagy teljesítményű lézerekkel.

Rozsdamentes acél

A rozsdamentes acél vágása során jellemzően nitrogén segédgázt használnak, amely segít megőrizni a tiszta, oxidmentes vágási felületet. Ez különösen fontos az élelmiszeripari, gyógyszeripari és dekorációs alkalmazások esetén.

Alumínium

Ez a könnyűfém kiváló hővezető, így vágása külön kihívást jelent, különösen nagyobb vastagságban. Fiber lézerekkel azonban hatékonyan és tisztán vágható, főleg nitrogén vagy levegő segédgáz alkalmazásával. A megfelelő paraméterezéssel minimalizálható az anyag visszaverődése, ami a CO₂-lézereknél problémát jelenthet.

Réz és sárgaréz

A réz és sárgaréz erősen visszaveri a lézersugarat, ezért kizárólag fiber lézerek alkalmasak ezen anyagok vágására. A modern lézerrendszerek fejlett érzékelői segítenek megóvni a berendezést az esetleges visszaverődő sugárzástól. E fémek esetén is a nitrogén segíti az oxidmentes vágást.

Egyéb anyagok

Műanyagok

Bizonyos típusú műanyagok – mint például az akril (PMMA), polikarbonát (PC), vagy polietilén (PE) – jól vághatók CO₂-lézerekkel. Azonban fontos odafigyelni arra, hogy egyes műanyagok (pl. PVC) veszélyes gázokat bocsáthatnak ki hő hatására, így ezek vágása speciális elszívórendszert vagy alternatív technológiát igényel.

Fa és faalapú anyagok

Rétegelt lemez, MDF, tömörfa és furnérozott lapok lézervágása is gyakori. A CO₂-lézer finom, elszenesedéstől mentes vágási éleket biztosíthat, különösen precíziós munkáknál, például bútordíszítés vagy makett készítés esetén.

Textíliák, bőr, papír

A lézervágás precizitása kiválóan alkalmazható vékony, puha anyagok megmunkálására is. Ruházati iparban, reklámdekorációban, vagy művészeti alkotásoknál gyakran használják például filc, vászon, bőr és különféle szintetikus anyagok formára vágásához.

Különleges anyagok

  • Habanyagok – csomagolástechnikai célokra gyakran vágják őket lézerrel, mivel nem deformálódnak és tiszta él alakítható ki.
  • Kerámiák, üveg – csak speciális lézerrendszerekkel, inkább gravírozás vagy jelölés céljára alkalmasak, mivel rideg természetük miatt hajlamosak a repedésre.

Lézervágó géptípusok, teljesítmények és automatizálás

2D lézervágó gépek

A legelterjedtebb géptípus, amely síklemezek megmunkálására szolgál. A fémlemezeket vízszintes asztalra helyezik, a lézerfej pedig két tengely mentén mozog (X-Y). Ezek a berendezések kiválóan alkalmasak különféle fémek (acél, alumínium, rozsdamentes acél stb.) gyors és precíz vágására akár közepes vagy nagy sorozatban is.

Csővágó lézer (tube laser)

Kifejezetten kör-, négyszög- vagy egyedi profilú csövek, zártszelvények vágására tervezett gépek. A forgatható tokmány és az automatikus anyagmozgató rendszer lehetővé teszi bonyolult kivágások, furatok és íves formák elkészítését, például keretszerkezetek vagy csővázas bútorok gyártásánál.

3D lézervágó cellák

Olyan berendezések, amelyek több tengely mentén képesek mozogni, így térbeli formák, préselt vagy hegesztett alkatrészek pontos vágását teszik lehetővé. A 3D lézervágás ideális az autóiparban, ahol például karosszériaelemek vagy bonyolult formájú fémburkolatok utólagos kivágása szükséges.

Teljesítmény – mit jelent a watt?

A lézervágó gépek teljesítménye döntően meghatározza, hogy milyen vastagságú és típusú anyag vágható gazdaságosan és megfelelő minőségben. A piacon kapható gépek teljesítménye jellemzően 1 kW-tól akár 30 kW-ig terjed.

  • 1–3 kW: vékonyabb lemezek (1–6 mm) vágásához ideális, alacsonyabb energiafogyasztású rendszerek.
  • 4–10 kW: sokoldalú felhasználás, közepes vastagságú anyagok gyors és tiszta vágásához.
  • 10 kW felett: nagy igénybevételű ipari alkalmazásokra, vastag lemezek (>20 mm) gyors és stabil vágására alkalmas, gyakran automatizált gyártósorok részeként.

Fontos szakmai megjegyzés: A nagyobb teljesítmény nemcsak gyorsabb vágást eredményez, hanem lehetővé teszi vastagabb vagy nehezebben vágható anyagok hatékony feldolgozását is.

Automatizálás és ipari integráció

A modern lézervágó rendszerek egyre inkább integrálódnak az automatizált gyártási folyamatokba. Az alábbi elemek járulnak hozzá a hatékonyság növeléséhez:

  • Automata lemezadagolók: lehetővé teszik az emberi beavatkozás nélküli, folyamatos termelést.
  • Robotkaros rendszerek: különösen 3D vágócellák esetében hasznosak, bonyolult alkatrészek mozgatására és pozícionálására.
  • Intelligens szoftverek és vezérlés: optimalizálják a vágási pályát, csökkentik az anyagveszteséget és a ciklusidőt. A legtöbb rendszer már CAD/CAM integrációval működik.
  • Távoli monitoring és karbantartás: IoT-alapú megoldások segítségével a gép működése valós időben nyomon követhető, karbantartási igények előre jelezhetők.

Tipikus hibák a lézervágásban és optimalizálási lehetőségek

A jellemző hibák közé tartozik a sorjás vágás, nem teljes átvágás, vetemedés vagy a vágási felület elszíneződése. Ezek többsége helytelen beállításokból, szennyezett optikából vagy karbantartási hiányosságokból ered.
Szakmai tipp a gyakorlatból: Megfelelő beállításokkal, tiszta optikával és jó segédgázzal ezek a hibák jelentősen csökkenthetők.

A technológia fejlődése és aktuális trendek

A lézervágás technológiai fejlődésével párhuzamosan a géptípusok és konfigurációk is jelentős fejlődésen mentek keresztül. A különböző ipari igényekre szabott lézervágó berendezések széles választékát kínálják a gyártók, a lapos lemezek megmunkálásától a komplex térbeli formák vágásáig. A teljesítmény, a mozgási szabadság és az automatizálási szint mind hozzájárulnak a termelés hatékonyságához és rugalmasságához. A lézervágás nem csupán egy kiforrott gyártástechnológia, hanem folyamatosan fejlődő, innovatív terület is, amely évről évre új megoldásokkal válaszol az ipar növekvő elvárásaira. A teljesítménynövekedés, az energiahatékonyság javulása és az automatizálás előretörése mind hozzájárulnak ahhoz, hogy a lézervágás ma már a jövő gyártástechnológiájának egyik alappillére.

Fiber lézerek új generációja

A korábbi CO₂-alapú rendszerekhez képest a fiber (száloptikás) lézerek nemcsak kompaktabbak és karbantartás-mentesebbek, de lényegesen hatékonyabbak is. A gyártók egyre nagyobb teljesítményű (akár 30 kW fölötti) fiber lézereket fejlesztenek, amelyek nemcsak gyorsabban vágnak, hanem stabilabban működnek vastagabb anyagokon is. A rövidebb hullámhossz jobb fókuszálhatóságot eredményez, így csökken az anyagveszteség és a hőhatás miatti torzulás.

Direkt dióda lézerek

Az egyik legfrissebb technológiai irányvonal a direkt dióda lézerek (DDL – Direct Diode Laser) megjelenése. Ezek a berendezések közvetlenül félvezető diódákból állítják elő a lézersugarat, így jelentősen kevesebb energiaveszteséggel dolgoznak. A DDL-rendszerek különösen hatékonyak vékony lemezek, valamint színesfémek vágásánál, és a gyors válaszidejük miatt precíz automatizált környezetekben is jól használhatók.

Automatizált gyártócellák

A lézervágó rendszerek egyre gyakrabban válnak az ún. okos gyártócellák részévé, ahol a teljes munkafolyamat – az alapanyag betöltésétől a késztermék kirakásáig – automatizált módon zajlik. Robotkarok, anyagmozgató rendszerek és gépi látás (vision system) biztosítják, hogy a gépek emberi beavatkozás nélkül, akár 24/7 üzemben működjenek. Ez különösen fontos a versenyképes, költséghatékony termelés fenntartásához.

Digitális integráció és ipar 4.0

  • A lézervágás teljes mértékben illeszkedik az Ipar 4.0 szemlélethez. A modern gépek fel vannak szerelve:
  • Okos vezérlőegységekkel, amelyek automatikusan felismerik az anyagot, optimalizálják a vágási paramétereket és kommunikálnak más gépekkel.
  • Prediktív karbantartási algoritmusokkal, amelyek szenzoradatok alapján előre jelzik a várható meghibásodásokat, így megelőzhetők a leállások.
  • Valós idejű monitoring rendszerekkel, amelyek interneten keresztül távolról is nyomon követhetők, módosíthatók.

Fenntarthatóság és energiahatékonyság

A legújabb lézervágó gépek nemcsak erősebbek, de egyre kevesebb energiát is használnak. A fiber és dióda lézerek lényegesen jobb elektromos hatásfokkal működnek, mint a korábbi rendszerek, és kevesebb hő keletkezik bennük, így kisebb a hűtési igény. Ez nemcsak a költségek csökkentése szempontjából fontos, hanem a környezeti terhelés minimalizálása miatt is.

Környezeti és gazdasági szempontok

Bár a lézervágó rendszerek beruházási költsége elsőre magasnak tűnhet, hosszú távon gazdaságosan és hatékonyan működtethetők. A technológia bevezetése nemcsak a termelés sebességét növeli, hanem jelentős költségmegtakarítást is eredményezhet a teljes gyártási ciklus során.

Gazdasági szempontból előnyös választás

  • Kevesebb selejt: A lézervágás nagy pontossága minimálisra csökkenti a hibás vagy elrontott darabok számát, így csökken az anyagveszteség.
  • Csökkentett utómunka-igény: A tiszta és sorjamentes vágási élek miatt sok esetben nincs szükség további megmunkálásra (pl. köszörülésre, csiszolásra).
  • Gyorsabb gyártás: A modern nagy teljesítményű lézerek lehetővé teszik a nagy sebességű vágást, így csökken a gyártási idő.
  • Munkaerő-megtakarítás: Automatizált rendszerek és intelligens vezérlés révén kevesebb kezelőszemélyzetre van szükség, ami csökkenti a bérköltségeket.
  • Rugalmas termelés: Gyorsan módosítható vágási programok, szerszámcsere nélkül, ami előny kis szériás vagy változatos gyártás esetén.

Környezetbarát technológia

A lézervágás nemcsak gazdasági, hanem környezeti szempontból is korszerű és fenntartható megoldás:

  • Nincs szükség vágófolyadékokra: A hagyományos forgácsoló eljárásokkal ellentétben a lézervágás „száraz” technológia, így elkerülhetők a veszélyes anyagok kezelése és ártalmatlanítása.
  • Alacsony zajszint: A folyamat rendkívül csendes más fémmegmunkálási technológiákhoz képest, ami kedvezőbb munkakörnyezetet teremt.
  • Minimális hulladék: A pontos vágás és optimalizált anyagkihasználás révén kevesebb selejt és leeső anyag keletkezik.
  • Korszerű füstelszívás és szűrés: A keletkező gázokat és mikrorészecskéket zárt elszívórendszerek gyűjtik össze, így a levegőminőség a műhelyben is ellenőrzött marad.

Záró gondolatok

A lézervágás nem csupán egy precíziós megmunkálási technológia, hanem napjaink iparának egyik legdinamikusabban fejlődő területe. Széles körű alkalmazhatósága, kiemelkedő vágási minősége, automatizálhatósága és energiahatékonysága révén meghatározó szerepet tölt be a modern gyártásban – a prototípus-készítéstől a nagy szériás termelésig. Legyen szó fémről, műanyagról, fáról vagy egyéb speciális anyagokról, a lézervágás minden esetben megbízható, gyors és gazdaságos megoldást kínál. A technológia folyamatos fejlődése, a fiber és dióda lézerek előretörése, valamint az Ipar 4.0 integráció révén a lézervágás a jövő gyártásának egyik kulcseleme marad – hosszú távon is fenntartható és versenyképes alternatívát biztosítva a különböző iparágak számára.

Ha önnek olyan partnerre van szüksége, aki a lézervágás mellett a fémszerkezetgyártásban, lemezmegmunkálásban is jártas, akkor keressen minket bizalommal. A ránk bízott munkát, gyorsan, hatékonyan és kiváló minőségben készítjük el a megbízóink számára.

by admin admin

Hegesztés: technológiák, anyagok, müködési elvek és felhasználási területek

A hegesztés az egyik legmeghatározóbb anyagmegmunkálási technológia, amely nélkül ma elképzelhetetlen lenne a modern ipar, az építőipar vagy akár a járműgyártás. Legyen szó masszív acélszerkezetek építéséről, finom javításokról vagy akár művészi alkotásokról, a hegesztés mindenhol jelen van, ahol tartós és erős kötésre van szükség. Ebben a cikkben részletesen bemutatjuk a hegesztés működését, típusait, a varratok sajátosságait, a használt eljárásokat, valamint a biztonsági szempontokat is – egy átfogó képet nyújtva erről a sokoldalú és látványos szakmáról.

Hegesztés – meghatározás és működési elv

Hegesztés alatt egy olyan fém- vagy műanyagalkatrészeket egyesítő eljárást értünk, amely során az anyagokat hő és/vagy nyomás alkalmazásával összeolvasztják, esetenként hozzáadott anyaggal (pl. pálca vagy huzal), így hozva létre tartós, mechanikailag erős kötést.

Fő jellemzők:

  • A kötés nem oldható (szemben pl. a csavarozással).
  • Az anyagok a kötés helyén részben vagy teljesen megolvadnak.
  • Hőforrás lehet: elektromos ív, gázláng, lézer, súrlódás stb.
  • Szükség esetén hozaganyag (pl. elektróda, huzal) biztosítja az anyagpótlást.

Típusok a hegesztés hatásmechanizmusa szerint

  • Olvasztásos hegesztés – az anyagokat megolvasztják (pl. ívhegesztés).
  • Nyomásos hegesztés – mechanikai nyomással hozzák létre a kötést (pl. dörzshegesztés).
  • Olvasztás + nyomás – pl. ponthegesztés, robbantásos hegesztés.

Hegesztési varrat – funkció és típusok

A hegesztési varrat az a megszilárdult anyag, amely a hegesztés során a munkadarabokat fizikailag összeköti. Ez lehet kizárólag az alapanyagból származó megolvasztott fém, vagy hozaganyag is hozzájárulhat az olvadékhoz.

Miből áll a varrat?

  • Alapanyagból: maga a munkadarab olvad meg a hegesztési hő hatására.
  • Hozaganyagból: pl. elektróda, huzal – ezek is beleolvadnak a varratba.

A megszilárdult olvadékzóna egyesíti az anyagokat.

Főbb varrattípusok

A varrattípusok különböző hegesztési helyzetekhez és célokhoz alkalmazkodnak, így fontos ismerni azok jellemzőit és felhasználási területeit.

A tompa varrat két sík felület élének összeillesztésére szolgál, gyakran használják csövek vagy lemezek illesztésénél.

  • A sarokvarrat olyan esetekben alkalmazható, amikor két felület 90°-os szögben találkozik, például keretek vagy dobozformák kialakításánál.
  • A lefedő varrat esetében az egyik lemez a másikon helyezkedik el, ez a típus főként javításoknál és toldásoknál használatos.
  • A függőleges vagy átmeneti varratok az irányuk szerint változnak, ezek speciális technikát igényelnek a hegesztési folyamat során.
  • A gyökvarrat az első, alapvető réteget jelenti, amely különösen fontos a hegesztett szerkezet teherbírása szempontjából.

Milyen legyen egy jó varrat?

  • Egyenletes: hullámos, de sima felületű
  • Folytonos: ne legyenek benne megszakadások
  • Jól beolvadó: ne legyen túl domború vagy túl sekély
  • Repedés- és salakmentes

Hegesztési varratok minősége

A hegesztési varratokat vizsgálni szokták (pl. ultrahanggal, roncsolásos próbákkal), hogy megfelelnek-e a szerkezeti terhelésnek, szabványoknak.

Hegesztési eljárások

A hegesztési eljárások különböző technikai igényekre és felhasználási környezetekre nyújtanak megoldást, mindegyiknek megvannak a sajátos jellemzői, előnyei és hátrányai.

  • Az MMA, azaz bevontelektródás kézi ívhegesztés során elektromos ívet és pálcás elektródát használnak; ez az eljárás olcsó és mobil, azonban sok salak keletkezik, és kevésbé precíz.
  • A MIG/MAG hegesztés huzalelektródával és védőgázzal (általában CO₂ vagy argon) működik, gyors és hatékony, viszont gázpalackot igényel, így kevésbé mobilis.
  • A TIG vagy AWI eljárás volfrámelektródát és argont alkalmaz, rendkívül tiszta és precíz hegesztést tesz lehetővé, azonban lassú és nagyfokú gyakorlatot kíván.
  • A plazmahegesztés nagy pontosságot kínál, főként ipari környezetben használatos, automatizálható, ugyanakkor drága és speciális felszerelést igényel.
  • A ponthegesztés során a lemezeket pontszerűen hegesztik össze, ez gyors ipari megoldás, de csak korlátozott anyagvastagság esetén alkalmazható.
  • A lézerhegesztés csúcstechnológiás módszer, amely rendkívül precíz és gyors, ugyanakkor az egyik legdrágább hegesztési eljárás.

A hegesztéshez szükséges eszközök

A hegesztés biztonságos és hatékony elvégzéséhez többféle felszerelésre van szükség, amelyek az alkalmazott eljárástól is függnek.

Alapvetően elengedhetetlen egy hegesztőgép, amelynek típusa a választott technológiától (pl. MMA, MIG/MAG, TIG) függ. A védőmaszk, lehetőleg automata pajzs, megóvja a szemet és az arcot a káros sugárzástól és szikráktól. A védőkesztyű, lángálló ruha és kötény szintén alapvető védelmi eszközök a test megóvása érdekében. A biztonságos munkavégzéshez szükséges a testvezeték és a földelőkábel megfelelő csatlakoztatása. Gázpalack is kell, ha az eljárás védőgázt igényel, mint a MIG/MAG vagy TIG esetén. A munkadarabok rögzítésére szolgál a hegesztőasztal és a satuk, míg a varrat tisztításához és a salak eltávolításához elengedhetetlen a csiszológép és a drótkefe használata.

Munkavédelem a hegesztés során

A hegesztés során kiemelten fontos a munkavédelmi előírások betartása, mivel számos fizikai és kémiai veszélyforrás leselkedik a dolgozóra. Az UV- és hővédelem elengedhetetlen az égési sérülések megelőzése érdekében, mivel az ívhegesztés erős ultraibolya sugárzást és extrém hőhatást bocsát ki. Légzésvédelemre különösen zárt térben van szükség, ahol a hegesztés során keletkező fémgőzök és gázok belélegzése súlyos egészségkárosodást okozhat. Bizonyos eljárások, például a plazmahegesztés, erős zajjal járnak, így zajvédelmi eszközök, például füldugók vagy fültokok használata ajánlott. Emellett be kell tartani a tűzvédelmi szabályokat is: a hegesztés közben keletkező szikrák komoly tűzveszélyt jelentenek, ezért soha nem szabad őrizetlenül hagyni a munkaterületet, és mindig gondoskodni kell megfelelő tűzoltó eszközök elérhetőségéről.

Hegesztés során használt anyagok

A hegesztés során használt anyagok különböző tulajdonságokkal rendelkeznek, ezért az eljárás kiválasztásánál fontos figyelembe venni az adott fém jellemzőit. A leggyakrabban használt anyag az acél, azon belül is a szénacél, amely jól hegeszthető és széles körben alkalmazható. A rozsdamentes acél korrózióálló, de speciális technikát kíván; a legjobb eredményt a TIG hegesztés adja. Az alumínium kiváló hővezető, de ez megnehezíti a hegesztést, így szintén a TIG eljárás javasolt, nagy tapasztalatot igényel. Az öntvények hegesztése különösen nehéz, mivel rideg anyag, ezért általában előmelegítést igényel a repedések elkerülése érdekében. A réz és a titán hegesztése speciális eljárásokat és nagyfokú szaktudást igényel, mivel ezek az anyagok érzékenyek az oxidációra, és magas hőmérsékleten gyorsan változtatják szerkezetüket.

Hol alkalmazzák a hegesztést?

A hegesztés számos területen kap szerepet a mindennapi és ipari gyakorlatban egyaránt. Az egyik leggyakoribb felhasználási terület a gépjármű javítás, ahol karosszériaelemek, kipufogók vagy vázszerkezetek helyreállítása történik. Az ipari szerkezetek, mint például hidak, csővezetékek, tartályok esetében a hegesztés alapvető technológia a tartósság és biztonság szempontjából. A lakatosmunkák során kapuk, kerítések, korlátok és egyéb acélszerkezetek készítése vagy javítása történik. A hegesztés azonban nem csak funkcionális célokra használható: egyre gyakoribb a művészeti alkalmazás, például fém szobrok és installációk létrehozása. Emellett az otthoni felhasználásban, barkács és DIY projektek esetén is kedvelt technika, legyen szó kisbútorok készítéséről, javításról vagy egyedi kerti dekorációk létrehozásáról.

Hegesztési technológiáink, amelyekre partnereink számíthatnak

Az Innomechanika Kft. korszerű hegesztés technológiai hátterével kiváló partner lehet minden olyan projektben, ahol precíz, megbízható és ipari szintű hegesztésre van szükség. Akár egyedi fémszerkezetek gyártásáról, akár sorozatgyártásról van szó, a vállalatunk számos területen tudja támogatni a megrendelőit:

Robotizált MIG/MAG hegesztés

Cégünk Motofil robothegesztő cellával dolgozik, amely garantálja az egyenletes varratminőséget, nagy sebességet és pontos ismételhetőséget.

Ez különösen fontos sorozatgyártásban, vagy bonyolult alkatrészek esetében, ahol az emberi hiba kizárása elsődleges szempont.

3D lézerhegesztés (TruLaser Cell 7020)

A TruLaser Cell 7020 berendezés lehetővé teszi térbeli, összetett formájú alkatrészek hegesztését lézerrel – extrém pontossággal, minimális hőhatással.

Ez ideális megoldás nagypontosságú gépalkatrészekhez, műszaki berendezésekhez, ahol nemcsak az erő, hanem a geometriai pontosság is döntő tényező.

Klasszikus kézi hegesztés

Tapasztalt hegesztőink AWIés MIG/MAG eljárással is vállalnak kézi hegesztést. Ez különösen előnyös egyedi alkatrészeknél, prototípusgyártásnál vagy olyan esetekben, ahol az emberi tapintat és alkalmazkodás fontosabb, mint az automatizmus.

  • Szénacél, rozsdamentes acél és alumínium hegesztés
  • Egyedi szerkezetek, javítások és kis szériás gyártás
  • Gondos varratkialakítás, utómunka és minőségellenőrzés

Tiszta, biztonságos munkakörnyezet

A Kemper elszívó rendszer gondoskodik a füst és gáz elszívásáról, ami egészségesebb, szabályozottabb környezetet biztosít még zárt térben is.

A stabil és kontrollált munkakörnyezet a varratminőséget is javítja, hiszen nincs szennyeződés a kötés közelében.

Precíziós előkészítés és utómunka

A lézervágás és élhajlítás a hegesztés előtti pontosságot garantálja, míg a robotizált csiszolás és felületkezelés a varratok utólagos esztétikai és funkcionális finomítását is lehetővé teszi.

Milyen hegesztési igényekhez ideális az Innomechanikai Kft. által nyújtott szolgáltatás?

  • Gépszerkezetek, fémvázak, burkolatok gyártása.
  • Kis- és középsorozatú alkatrészhegesztés.
  • Bonyolult, térbeli elemek precíz illesztése.
  • Ipari célokra szánt fémszerkezetek nagy pontosságú illesztése és megmunkálása.

Zárszó – A tudás, ami összeköt

A hegesztés több mint egy technikai művelet – ez a szakma egy olyan ága, amely egyszerre kíván precizitást, tapasztalatot és fegyelmet. Az anyagismeret, a megfelelő eljárás kiválasztása és a biztonsági szabályok betartása mind hozzájárulnak ahhoz, hogy a létrejövő kötés ne csupán erős, hanem időtálló is legyen. Akár ipari környezetben, akár otthoni műhelyben alkalmazzuk, a hegesztés lehetőséget ad arra, hogy alkotó módon formáljuk a világunkat – fémről fémre, varratról varratra.

by admin admin

A lézervágás és a 3D lézervágás szerepe a hadiiparban

A lézervágás az egyik legmodernebb és legsokoldalúbb fémmegmunkálási technológia, amely nemcsak a polgári iparágakban, de a hadiiparban is kiemelt jelentőséggel bír. A katonai fejlesztésekben és gyártásban gyakran elengedhetetlen a rendkívüli pontosság, a gyors gyártási idő és a kiváló minőség – ezek mind olyan tényezők, amelyekre a lézervágás tökéletes megoldást nyújt. Hogyan használják a lézervágást, 3D lézervágást a hadiiparban? Mostani írásunkban ezt a témakört járjuk körbe.

Mi a hadiipar fogalma?

A hadiipar (vagy védelmi ipar) az ipar azon ága, amely katonai célú eszközök, fegyverek, járművek és egyéb haditechnikai eszközök gyártásával, fejlesztésével és karbantartásával foglalkozik.

Ide tartozik például:

  • Fegyverek: lőfegyverek, rakéták, tüzérségi eszközök
  • Járművek: harckocsik, katonai repülőgépek, hadihajók, páncélozott szállítók
  • Elektronika: radarok, kommunikációs rendszerek, drónok
  • Védelmi rendszerek: légvédelmi rendszerek, rakétavédelmi rendszerek
  • Muníció: lőszerek, bombák, robbanóanyagok

A hadiipar gyakran állami megrendelésekre dolgozik, hiszen a termékei a hadseregek és más védelmi szervek számára készülnek. Egyes országokban komoly gazdasági és politikai szerepe van ennek az iparágnak, és szoros kapcsolatban áll a nemzetbiztonsággal.

Miért alkalmazzák a lézervágást a hadiipari eszközök, járművek előállításánál?

A lézervágás rendkívül pontos technológia, amely képes akár mikrométeres tűrésekkel dolgozni. Ez különösen fontos a hadiiparban, ahol az alkatrészek hibátlan illeszkedése és tartóssága kritikus szerepet játszik. Akár egy harcjármű páncéleleméről, akár egy pilóta nélküli repülőgép (UAV) szerkezetéről van szó, a lézervágás lehetővé teszi az egyenletes, torzulásmentes vágásokat.

Alkalmazási területek a hadiiparban

Alkatrészgyártás katonai járművekhez

A tankok, páncélozott szállítójárművek, katonai teherautók vagy mobil rakétarendszerek szerkezeti és burkolati elemei gyakran nagyszilárdságú acélból készülnek. A lézervágás gyors és hatékony módszer ezeknek az anyagoknak a megmunkálására, különösen akkor, ha bonyolult geometriai formákat kell létrehozni.

Repülőgép- és drón alkatrészek

A katonai repülésben elengedhetetlen a könnyű, mégis erős szerkezeti elemek használata. A lézervágás kiválóan alkalmazható alumínium, titán és különféle kompozit anyagok vágására – mindezt minimális hőhatású zónával, ami különösen fontos az anyagszerkezet megőrzése szempontjából.

Fegyveralkatrészek és precíziós eszközök

Kézi lőfegyverek, tűzfegyver-alkatrészek, optikai célzó rendszerek és egyéb finommechanikai elemek esetében a gyártási tolerancia minimális. A lézervágás precíziós alkalmazása lehetővé teszi a komplex, apró részegységek sorozatgyártását is.

Páncélzat és védelmi rendszerek

A páncélozott járművek és bunkerek acél- vagy kompozit páncélzatának darabolása során fontos, hogy a vágás gyors, deformáció mentes és szabványosítható legyen. A lézervágás itt is előnyt élvez más technológiákkal szemben, például a plazmavágással vagy vízsugaras vágással szemben.

Prototípus-fejlesztés és kis szériás gyártás

A hadiipari fejlesztések során gyakran van szükség gyors prototípusokra vagy egyedi alkatrészekre, amelyek még nem érik el a sorozatgyártás fázisát. A lézervágás ebben a kontextusban rendkívül hatékony, mivel nincs szükség szerszámokra, és a CAD-modellek alapján közvetlenül gyárthatók a darabok.

A lézervágás során gyakran alkalmazott anyagok a hadiiparban

  • Páncél acélok (pl. Hardox, Armox)
  • Alumíniumötvözetek
  • Titán – főként repülőgépeknél
  • Karbonszálas kompozitok
  • Egyéb speciális anyagok

Lézervágás vagy 3D lézervágás?

A lézervágás és a 3D lézervágás hasonló elven működnek (lézersugárral történő anyagmegmunkálás), de a geometria és a felhasználási mód terén van köztük lényeges különbség.

2D lézervágás – hadiipari példa:

Szituáció:
Egy gyártóüzem páncélozott járművekhez vág ki acéllemezeket. A járművek oldalára, aljára különféle páncéllemezeket kell szabni. Ezek a lemezek sík anyagból készülnek, és csak utólag hajlítják vagy hegesztik.

A 2D lézervágó gép pontosan kivágja a szükséges formát a vastag acéllemezből – például ajtókivágás, nézőrés, csavarhelyek stb.

Előnye, hogy gyors, pontos, és nagyon erős anyaggal is elbír.

Típus példa: BTR vagy Humvee típusú járművek páncélpaneljeinek kivágása.

3D lézervágás – hadiipari példa:

Szituáció: Egy hadiipari beszállító rakétaindító csöveket vagy repülőgép alkatrészeket gyárt. A csövek, burkolatok vagy hajlított alumíniumötvözetek nem sík, hanem térbeli formák.

A 3D lézervágó gép képes ferde vagy ívelt felületekre is kivágni precíz nyílásokat, mint pl. szellőzőrácsokat, rögzítési pontokat vagy optikai érzékelők nyílásait.

Az ilyen vágások sokszor utólagos megmunkálás nélkül közvetlenül szerelhetők.

Típus példa: Harci helikopter burkolati elemeinek kivágása vagy drónok karbonszálas testeinek finommegmunkálása.

Összefoglalás hadiipari kontextusban

Típus

Alkalmazás

Példaeszköz

2D lézervágás

Sík acél páncéllemezek kivágása

Harcjárművek (pl. tankok, páncélozott terepjárók)

3D lézervágás

Ívelt, bonyolult formák vágása

Rakétacsövek, repülőgép-burkolatok, drón testek

Egyéb anyagmegmunkálási technológiák a hadiipari eszközök gyártásában

  • Vízsugaras vágás – Alkalmas hőre érzékeny anyagok (pl. kompozitok) vágására.
  • CNC megmunkálás – Nagy pontosságú marás, esztergálás, fúrás; fegyver- és járműalkatrészekhez.
  • 3D nyomtatás (additív gyártás) – Prototípusok, pótalkatrészek és könnyű szerkezetek gyártásához, akár fémmel is.
  • Fröccsöntés – Műanyag és kompozit alkatrészek gyártására nagy sorozatszámban.

Záró gondolat

A lézervágás és a 3D lézervágás kulcsfontosságú szereplőivé váltak a modern hadiipar gyártási folyamatainak. A technológia precizitása, gyorsasága és sokoldalúsága lehetővé teszi a katonai eszközök, mint harci járművek, repülőgépek és drónok alkatrészeinek olyan szintű pontos megmunkálását, amely más módszerekkel nem lenne elérhető. A 2D lézervágás ideális a sík fémlemezek gyors és precíz darabolásához, míg a 3D lézervágás lehetőséget ad a bonyolult, ívelt alkatrészek finommegmunkálására is. A hadiipar folyamatos fejlődésével a lézervágás szerepe csak növekedni fog, hiszen képes megfelelni a legmagasabb szintű pontossági és gyártási követelményeknek. Az automatizált és digitális gyártási rendszerek térnyerésével a lézervágás továbbra is alapvető technológiai megoldás lesz a jövő védelmi rendszereinek fejlesztésében.

Ha önnek olyan partnerre lenne szüksége, aki jártás a lemezmegmunkálás, fémszerkezetgyártás és lézervágási feladatokban, akkor keressen minket bizalommal. Csapatunk gyorsan, precízen és kiváló minőségben teljesíti a rá bízott feladatokat.

by admin admin

3D lézervágás: minden, amit tudni érdemes

A modern ipari gyártás egyik legdinamikusabban fejlődő területe a lézertechnológia, különösen a 3D lézervágás, amely új dimenziókat nyit a fémmegmunkálásban. Ez az eljárás lehetővé teszi a bonyolult, ívelt, hajlított vagy hegesztett alkatrészek nagy pontosságú és gyors megmunkálását, miközben minimalizálja a hőhatásból eredő torzulásokat. Cikkünkben bemutatjuk, hogyan működik ez a fejlett technológia, milyen gépek szükségesek hozzá, milyen iparágakban alkalmazzák, és milyen előnyöket kínál a gyártási folyamatok optimalizálásában.

Mi a 3D lézervágás?

A 3D lézervágás egy olyan fejlett ipari megmunkálási technológia, amely során egy fókuszált lézersugár segítségével háromdimenziós (térbeli) formák kivágását végzik különféle anyagokból – leggyakrabban fémekből. A legnagyobb előnye, hogy bonyolult, ívelt vagy már előre hajlított munkadarabokat is nagy pontossággal képes vágni, ami a hagyományos 2D lézervágással nem lehetséges vagy csak komoly kompromisszumokkal.

Hogyan működik a 3D lézervágás?

A 3D lézervágás egy CNC-vezérelt (számítógépes numerikus vezérlésű) gyártási eljárás, amelyben egy fókuszált lézersugár vágja az anyagot, miközben térbeli (háromdimenziós) irányítás történik. Ez lehetővé teszi összetett formák, ívelt felületek és hajlított munkadarabok precíz vágását – olyan pontossággal, amit más technológiák nem tudnak garantálni.

A működés lépései:

Lézersugár létrehozása

A berendezés egy szálas (fiber) vagy CO₂ lézerforrást használ. Ezek nagy energiájú, fókuszált lézersugarat állítanak elő, amely alkalmas fémek átvágására.

Sugár irányítása és fókuszálása

Optikai rendszerek – tükrök, lencsék – irányítják és fókuszálják a lézert a munkadarabra. A vágófej akár forgatható is lehet (5-tengelyes gépek esetén), így a bonyolult szögek is elérhetők.

CNC vezérlés

A gép X, Y és Z tengely mentén mozgatja a lézersugarat és/vagy a munkadarabot, egy előre programozott pálya alapján. Ez biztosítja a térbeli pontosságot még ívelt vagy domború felületeken is.

Anyageltávolítás

A fókuszált lézer lokálisan megolvasztja, elpárologtatja vagy kiégeti az anyagot. Egy fúvó levegő vagy gáz (pl. nitrogén vagy oxigén) segít eltávolítani az olvadt részeket, így tiszta vágási felület keletkezik.

Folyamatos visszacsatolás

Sok berendezésben érzékelők mérik a távolságot és a pozíciót, hogy a lézer mindig optimális fókuszban dolgozzon – ez garantálja a minőséget még változó geometriákon is.

Milyen gépeket használnak erre a 3D lézervágással foglalkozó cégek?

3D lézervágáshoz használt gépek kifejezetten térbeli vágásra fejlesztett CNC-vezérelt lézerrendszerek, amelyek lehetnek állványos (portál) kialakításúak, vagy robotkarral integrált rendszerek is – attól függően, hogy mekkora rugalmasságra és automatizáltságra van szükség.

Íme, a leggyakoribb géptípusok és jellemzőik:

5-tengelyes CNC lézervágó gépek

  • Felhasználás: autóipar, lemezmegmunkálás, hajlított alkatrészek
  • Mozgás: X, Y, Z tengely + döntés/forgatás (A, B tengely)
  • Lézertípus: Fiber vagy CO₂ lézer (ált. 1–6 kW)
  • Előny: tökéletes íves, döntött, nehezen hozzáférhető felületekhez
  • Gyártók: Trumpf TruLaser Cell, Prima Power, Bystronic, Mazak

Az ipari szereplők gyakran használják karosszériaelemek, csövek, burkolatok vágására.

Robotkaros lézervágó rendszerek

  • Felhasználás: sorozatgyártás, komplex 3D formák, automatizálás
  • Felépítés: ipari robotkar (pl. KUKA, FANUC) lézerfejjel felszerelve
  • Integrálhatóság: automata adagolás, csatlakozás gyártósorhoz
  • Mozgásszabadság: akár 6–7 tengelyes mozgás
  • Előny: rendkívül rugalmas, akár hegesztés és vágás is egy rendszeren belül

Tipikus alkalmazási terület: autóipari kipufogók, hővédő pajzsok, gépalkatrészek.

3D cső- és profilvágó lézergépek

  • Felhasználás: zártszelvények, csövek, profilok megmunkálása
  • Lézertípus: fiber lézer 1–4 kW tartományban
  • Jellemzők: automatikus adagolás, pozicionálás, belső vágás
  • Előny: pontosság + gyártási sebesség kombinációja
  • Gyártók: BLM Group, Adige, Bodor, HSG Laser

Iparágak, amihez alkalmazzák: bútoripar, gépgyártás, acélszerkezet-gyártás

Kiegészítő rendszerek

  • CAD/CAM szoftverek: 3D modellalapú programozás (pl. Lantek, Siemens NX)
  • Szenzoros távolságtartás: aktív fókuszkövetés ívelt felületen
  • Gázrendszerek: vágósegédgáz (oxigén, nitrogén) vezérlése
  • Cserélhető paletták, adagolók: a gyártási ciklus gyorsítására

Milyen szempontok alapján választanak gépet a kivitelezők?

  • Milyen anyagokat kell vágni? (acél, alumínium, réz stb.)
  • Darabméret és a geometria jellemzők
  • Soros vagy egyedi gyártásra van szükség
  • Mekkora a szükséges pontosság és vágási sebesség

Milyen területeken alkalmazzák a 3D lézervágást?

Autóipar

Az autógyártás egyik legfőbb felhasználója a 3D lézervágási technológiának.

  • Karosszériaelemek vágása és korrigálása
  • Kipufogórendszerek, csőidomok precíz megmunkálása
  • Ütközésvédelmi elemek, merevítők kialakítása
  • Hővédő lemezek lyukasztása, formázása

Előny: pontos, gyors és sorozatgyártásra is alkalmas megoldás – akár hajlított vagy már hegesztett alkatrészeken is.

Repülőgépipar

Itt különösen fontos a könnyű, de tartós szerkezeti elemek precíz megmunkálása.

  • Belső szerkezeti elemek, panelek, burkolatok
  • Motortéri alkatrészek, légcsatornák
  • Titán és alumínium ötvözetek pontos vágása

Előny: minimális hőbevitel, torzításmentes vágás – kritikus a repülésbiztonság szempontjából.

Orvostechnika

A precizitás és a sterilitás miatt ideális választás orvosi eszközök gyártására is.

  • Sebészeti eszközök, ollók, csipeszek
  • Implantátumok (pl. térdprotézis, csípőprotézis vázak)
  • Fogászati komponensek, fém fogszabályzók

Előny: rendkívül kis tűrések (akár ±0,05 mm), kiváló felületminőség.

Gépgyártás és ipari alkatrészgyártás

Széles körű alkalmazás gépvázak, burkolatok, egyedi alkatrészek esetén.

  • Cső- és profilvágás, vázszerkezetek
  • Szerszámgyártás egyedi formákkal
  • Belső megerősítések, bordák, lemezek kialakítása

Előny: gyors átállás prototípus és sorozat között, nincs szükség új szerszámra.

Belsőépítészet és dizájnipar

A 3D lézervágás különleges lehetőségeket kínál az esztétikai célú fémmegmunkálásban.

  • Dekoratív elemek, minták fémlemezen
  • Bútorelemek, fémvázak, lábak
  • Világítótestek, burkolatok egyedi formázása

Előny: nagy kreatív szabadság, részletgazdag kivágások, íves formák.

Melyek a 3D lézervágás előnyei és hátrányai?

A 3D lézervágás egy rendkívül fejlett technológia, amely számos iparágban előnyös megoldást jelent, ugyanakkor bizonyos korlátokkal is rendelkezik. Az alábbiakban megmutatjuk az eljárás legfontosabb előnyeit és hátrányait.

A 3D lézervágás előnyei

Az egyik legnagyobb előnye a nagyfokú pontosság – akár ±0,1 mm-es tűréssel is dolgozhatunk még ívelt vagy döntött felületeken is, ami különösen fontos például az autó- vagy repülőgépiparban. A technológia lehetővé teszi komplex geometriák megmunkálását, így hajlított, hegesztett vagy formázott alkatrészek is gond nélkül vághatók vele. Mivel érintésmentes eljárásról van szó, az anyag nem deformálódik, és a hőtorzítás minimálisra csökken. Emellett a lézervágás rendkívül gyors, a ciklusidők rövidek, és kevés utómunka szükséges. A 3D lézervágás kiváló vágási minőséget eredményez, éles, tiszta élekkel – sokszor köszörülés vagy csiszolás nélkül is kész a darab. További előnye, hogy sokféle anyaghoz alkalmazható, mint például acél, rozsdamentes acél, alumínium vagy réz. Sorozatgyártás esetén különösen költséghatékony, mivel automatizálható, és gyors átállásokat tesz lehetővé különböző munkadarabok között.

A 3D lézervágás hátrányai

A technológiának vannak hátrányai is, amelyeket figyelembe kell venni. A legjelentősebb ezek közül a magas beruházási költség: az 5 tengelyes CNC gépek vagy robotkaros rendszerek jelentős tőkét igényelnek. Emellett képzett kezelőszemélyzetre van szükség, aki ismeri a gépek programozását, karbantartását és működtetését. A technológia anyagvastagság szempontjából is korlátozott – általában 15–25 mm vastagságig ideális, efelett más technikák (pl. plazma- vagy vízsugaras vágás) lehetnek hatékonyabbak. Egyes tükröződő felületek, mint a réz vagy alumínium, kihívást jelenthetnek, mivel visszaverhetik a lézersugarat, így speciális lézertípusra vagy beállításokra lehet szükség. Végül, mivel a lézervágás során segédgázokat (pl. nitrogén, oxigén) használnak a vágási minőség javítására, ez további költséget és műszaki infrastruktúrát jelent.

Hogyan tud az Innomechanikai Kft. segítséget nyújtani a 3D lézervágásban partnerei számára?

Az Innomechanika Kft. a 3D lézervágás területén magas színvonalú, ipari szintű megoldásokat kínál partnerei számára. A vállalat modern gyártócsarnoka a legújabb technológiákkal van felszerelve, köztük a Trumpf TruLaser Cell 7020 3D lézervágó és hegesztő berendezéssel, amely lehetővé teszi komplex, háromdimenziós alkatrészek precíz és gyors megmunkálását. Ez a technológia különösen hasznos olyan iparágakban, ahol bonyolult geometriai kialakítások, magas tűréshatárok és gyors gyártási ciklusok szükségesek – például az orvostechnika, az autóipar vagy a gépgyártás területén.

Cégünk nem csupán a vágási műveletre koncentrál: teljes körű fémmegmunkálási szolgáltatást kínál, beleértve a lemezmegmunkálást, élhajlítást, hegesztést és porfestést is. Ez lehetővé teszi, hogy a megrendelők egy kézből kapjanak komplett megoldást – prototípustól a sorozatgyártásig. Az Innomechanika különös hangsúlyt fektet a minőségre és az innovációra, amit jól mutat az is, hogy kiemelkedő szerepet vállal a szigorúan szabályozott orvostechnikai szektorban, ahol a precizitás és megbízhatóság alapelvárás.

Vállalkozásunk szakértelme, fejlett gépparkja és elkötelezett mérnöki csapata lehetővé teszi, hogy rugalmasan és hatékonyan alkalmazkodjon partnerei egyedi igényeihez – legyen szó egyedi alkatrészekről, kis szériás gyártásról vagy nagyobb mennyiségű, automatizált feldolgozásról. Mindezek révén a cégünk nem csupán beszállítóként, hanem valódi stratégiai partnerként tud hozzájárulni ügyfelei versenyképességéhez.

Záró gondolatok

A 3D lézervágás ma már nem csupán technológiai újítás, hanem valódi versenyelőny azoknak a vállalatoknak, amelyek a precizitásra, rugalmasságra és hatékonyságra törekednek. Akár prototípusgyártásról, akár sorozatgyártásról van szó, ez az eljárás lehetővé teszi a gyors reakciót a piaci igényekre – kompromisszumok nélkül. Az olyan cégek, mint az Innomechanika Kft., nemcsak a technológiai háttérrel, hanem a komplex szolgáltatási szemlélettel is hozzájárulnak partnereik sikereihez, így a 3D lézervágás valóban a jövő gyártástechnológiájává válhat.
